美風®（KSB500CAR）
省エネと快適性を向上
環境配慮型フロアシステム
美風は、省エネと快適性を向上させた環境配慮型フロアシステムです。
従来型空調に対して、空調消費エネルギーを10～15%程度の削減が可能です。
商品特長
-
point-1耐静的荷重性能、耐動的荷重性能
を維持しつつ、
大幅に軽量化しました
（従来品対比30%軽量化） -
point-2スチール製中空設計のため、
軽量でリサイクルが可能 -
point-3歩行感に影響を与えない
小さな長孔形状を採用 -
point-4当社スチール製OAフロアでは
最大の開口率22.8%を実現
| パネル型式 | パネルサイズ | 強度 （中央集中Φ50） |
質量 （表面材含まず） |
床高さ （表面材含まず） |
開口部 | 表面仕上材 | 備考 | |
|---|---|---|---|---|---|---|---|---|
| 剛性 | 終局荷重 | |||||||
| KSB500CAR | 500㎜× 厚み23㎜ |
たわみ2.5㎜以下 3000N （300kgf） |
9000N以上 （900kgf以上） |
20.4kg/m2 | 150㎜～ | 90㎜×45㎜ （1ヶ所） |
マジカルカーペット マジカルタイル |
開口率 22.8% |
支持脚・通線部

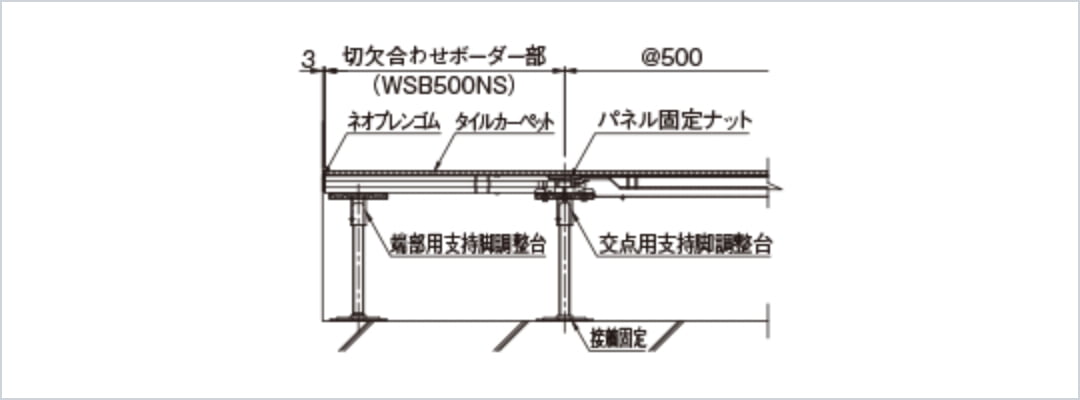

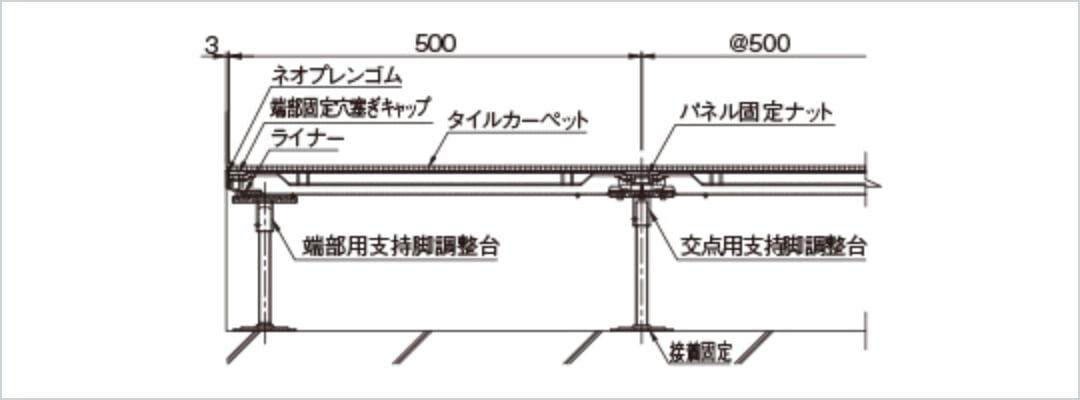

施工取合例
割付基準部
ボーダー部
オプション

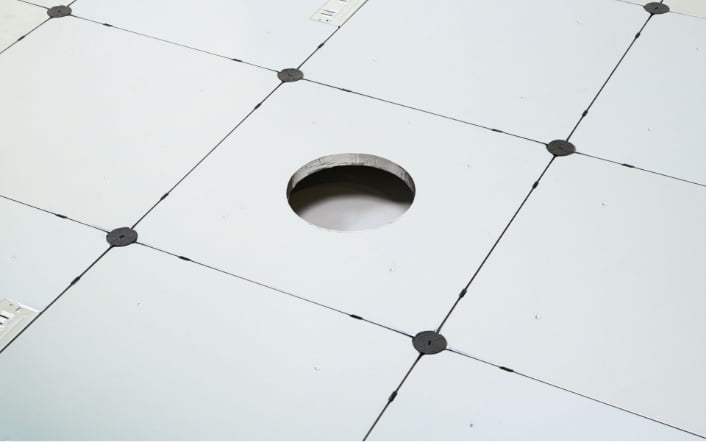

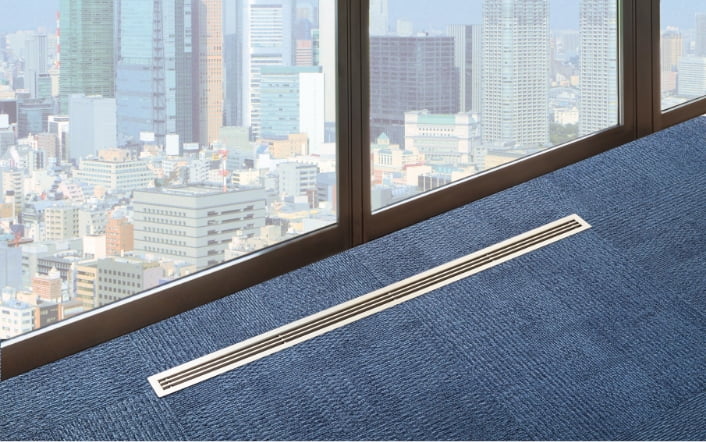

スリット型、丸型等の床吹出し口併用施工も可能です
※吹出し口は別途必要です。
※併用施工の場合は吹出し口の仕様に応じて空調機風量の増加が必要です。

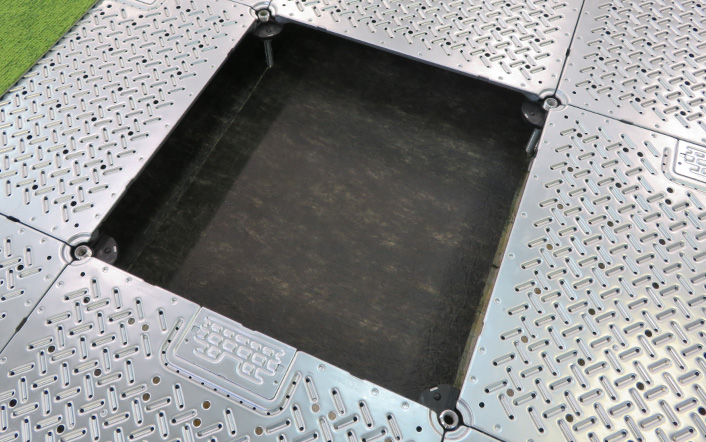

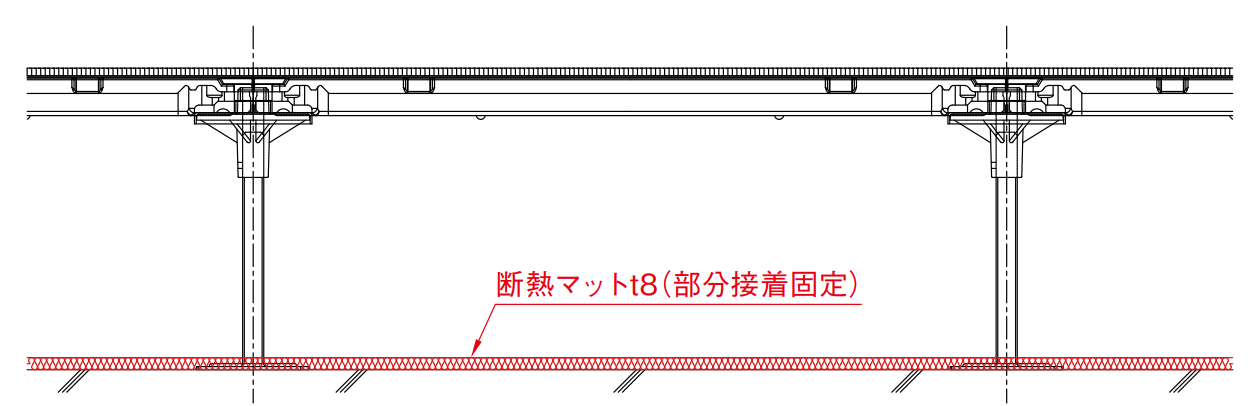

床下空調用断熱マット
特長
再生ウレタンフォームを使用した断熱マットを敷設することにより、床スラブ面からの熱の影響を抑え、省エネ性を向上することが可能です。

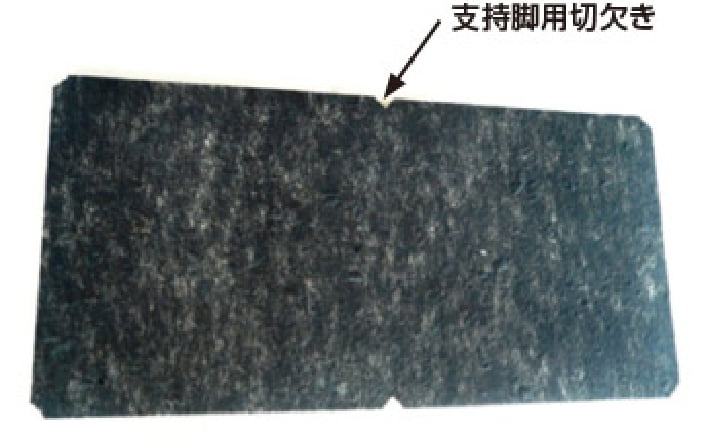

支持脚設置部用切欠き付きの専用形状により、OAフロアとの同時施工が可能なため、施工の省力化、工期短縮にも貢献します。
| 型式 | サイズ | 熱伝導率 | 熱抵抗値 |
|---|---|---|---|
| DSYK-8 | 500mm×1000mm×8mm | 0.037W/m・K | 0.216m2・K/W |
| DSYK-10 | 500mm×1000mm×10mm | 0.270m2・K/W | |
| DSYK-16 | 500mm×1000mm×16mm | 0.432m2・K/W | |
| DSYK-20 | 500mm×1000mm×20mm | 0.540m2・K/W | |
| DSYK-24 | 500mm×1000mm×24mm | 0.648m2・K/W |

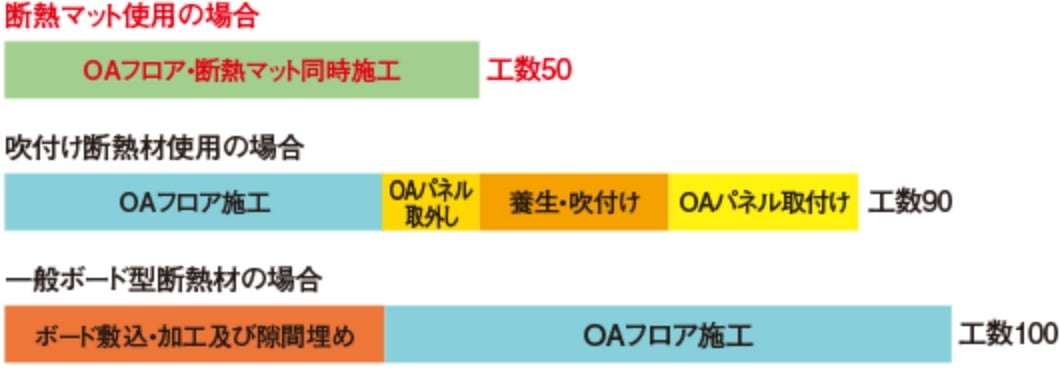

施工工数の比較
OAフロアとの同時施工により施工工数を大幅に削減可能です。
※当社実験による想定です。実際の工数は現場条件により異なります。

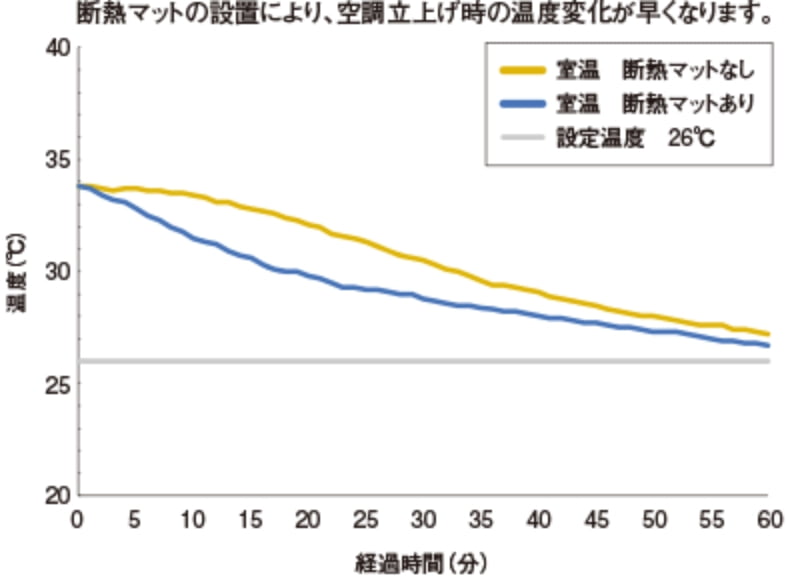

冷房時の温度変化の比較例
