商品特長

1. point-1ベースプレート及びダイアフラムと補強筋を一体化

   ベースプレート及びダイアフラム（鋳鋼製）と鋳包み鉄筋（補強筋となるねじ節鉄筋）を鋳包み鋳造法によって一体化した部材であり、鋳鋼部と鉄筋部のそれぞれで大臣認定を取得しています。



   ダイアフラムには中央に貫通孔を設けており、鋼管（柱）内へのコンクリート充填が可能です。
   ベースプレートには建方アンカーボルト用の孔が設けてあります。

1. point-2現場での補強筋施工が容易

   ベアリングダイアベース工法では、補強筋の定着長さを確保するため、鋳包み鉄筋と延長鉄筋を現場で機械式継手により接合します。

   ・U字形補強筋と比較して配筋作業が容易

   ・現場での必要補強筋本数の確認や管理が容易

   ・機械式継手を使用するため、現場での溶接作業が不要



   注意

   延長鉄筋、機械式継手（カプラー、継手用グラウト材、 ロックナット等）はお客様にてご準備ください。

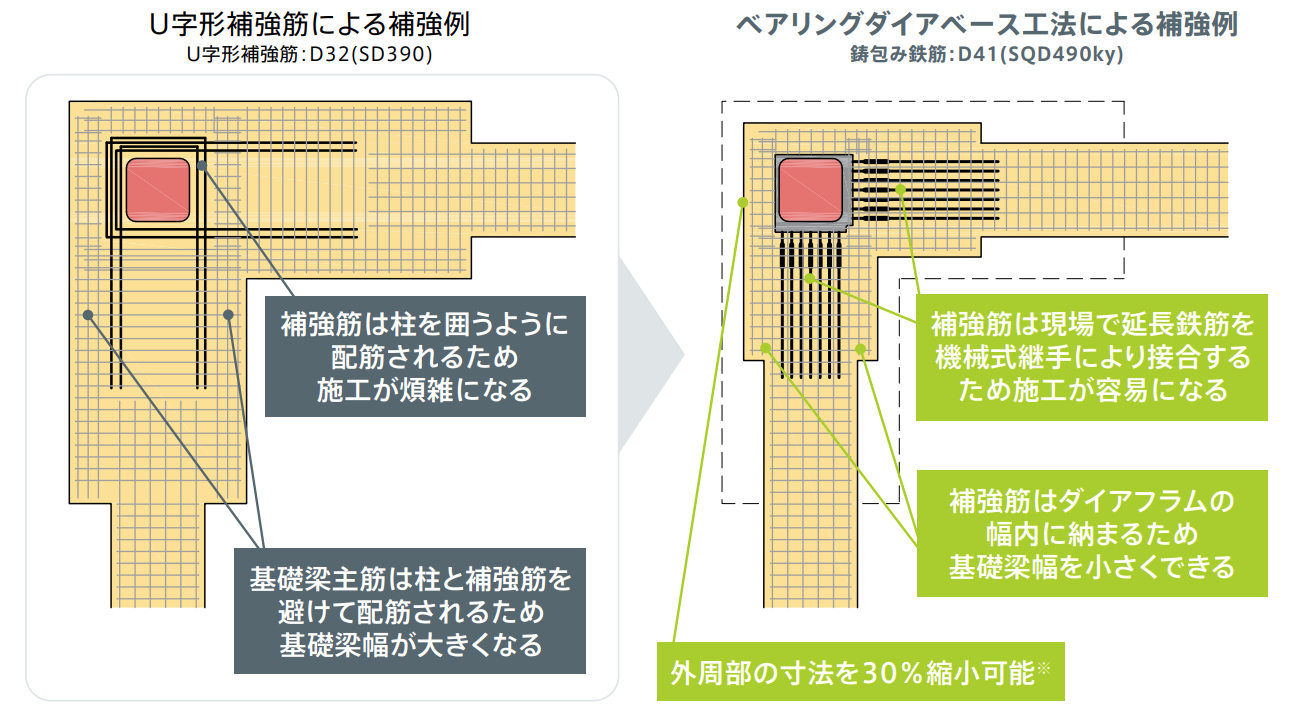

2. point-3埋込部柱周りの過密配筋改善・基礎のコンパクト化

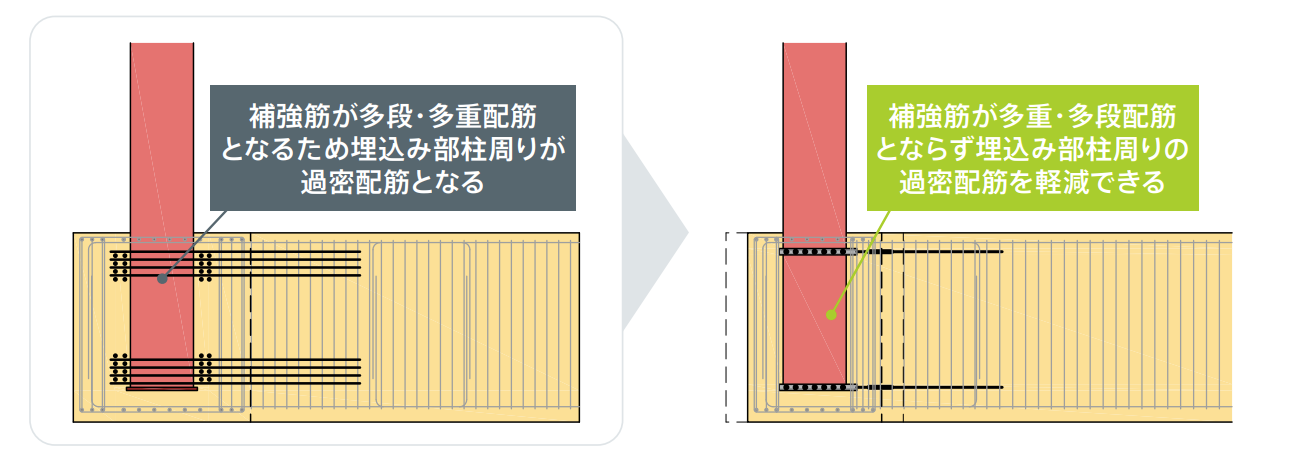

   ベアリングダイアベース工法では、補強筋（鋳包み鉄筋）はベースプレート及びダイアフラムの幅内に配置され、多重・多段配筋を行わないため、U字形補強筋と比較して、施工の煩雑さや埋込み部柱周りの過密配筋が軽減されます。また、基礎梁主筋との干渉も軽減されるため、基礎梁の拡幅を抑え、基礎のコンパクト化に寄与します。



3. point-4国土交通大臣認定および（一財）ベターリビング評定を取得

   ベアリングダイアベース工法は、材料について国土交通大臣認定（MSTL-0555、MSRB-0126）、工法についてベターリビング評定（CBL SS008-22）を取得しています。柱脚部の性能及び補強効果は実大実験による検証を実施しており、実験結果を基に既往の設計式※1、※2にて耐力評価が可能であることを確認しています。

   ※1：「2020年版建築物の構造関係技術基準解説書」
   　　（国土交通省国土技術政策総合研究所、国立研究開発法人建築研究所 監修）
   ※2：「鋼構造接合部設計指針」（2021,日本建築学会）要


   実験風景

構成・規格

構成

規格

※　建築基準法第37条第二号の国土交通大臣の認定を受けた材料

形状・寸法

工場加工・現場施工

設計指針

認定書・評定書

• 認定書
• 評定書
