鋼板ダンパ
イクステンダム®
建物の揺れをしっかり抑える。
地震が起きた際に建物の柱・はりに負荷がかかります。そこで、イクステンダムを設置することによって、イクステンダムを降伏させ地震時のエネルギーを吸収します。これにより、柱・はりの負荷を軽減、かつ地震の揺れを抑制することができます。
特長
- point-1地震時のエネルギーを吸収でき、柱・はりの負荷を軽減、かつ地震の揺れを抑制
- point-2塑性変形部をＸ形状とすることにより、優れた変形性能とエネルギー吸収を実現
- point-3地震時の建物の変形量に応じて、ダンパの種類が選択可能
- point-4靱性に富む鋼材（低降伏点鋼ＬＹ225）を使用
- point-5延び性能に優れた塗料を使用
- point-6経済性がよい
- point-7交換が容易

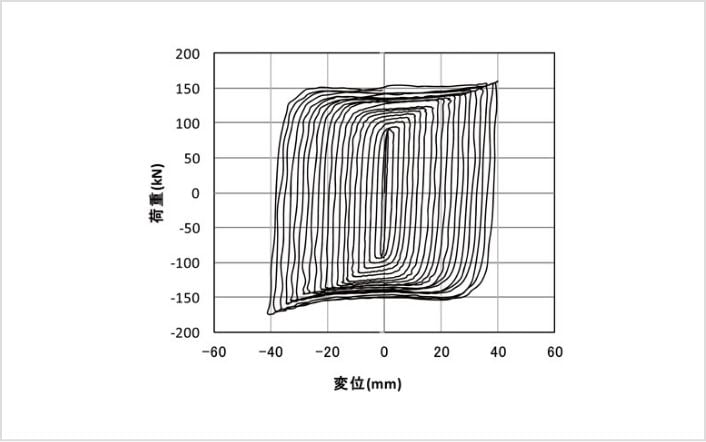

性能確認試験
試験結果
（入力地震動:JMA KOBE NS波）
評価書
構造性能評価書（写）
ERI-K15002-01
仕様
復元力特性表・寸法表に関しては、下のPDFにてご確認ください。
施工手順例
1
柱・はり・ブレース（以下、フレーム）の仮組を行う。
2
イクステンダムを設置する箇所に仮ボルトを使用し、仮プレートを設置する。
3
仮プレート設置後、フレームの本締めを行う。
4
フレームの本締め後、仮プレートを外す。
5
イクステンダムを設置し、イクステンダムとフレームの孔位置にずれがないことを確認する。
6
ずれがある場合、しの等で孔位置を合わせる。
7
高力ボルト接合設計施工ガイドブック（日本建築学会）又は、高力ボルトメーカーの施工要領書に従い、ボルトの取付け、一次締め、本締めを行う。
8
本締め完了後、ボルト及び取付部を塗装する。塑性変形部に塗装剥がれがある場合は、タッチアップを行う。
設置例
