サーバーラック耐震固定システム「フリーラックフロア®」

業界初のサーバーラック
耐震固定システム

「フリーラックフロア」はラック寸法の変化に対応する業界初の
レール構造を採用。サーバーラックをフリーアクセスフロアに
直接固定する新しい耐震対策です。（特許出願中）
※フリーアクセスフロアにレールを埋め込んだ形状

主に使用されている建物・設備

• 工場
• データセンター

目的・効果

• 揺れを抑える
• コストを抑える

資料ダウンロード

• カタログ
• CADデータ

商品特長

1. point-1トータルコストの削減

   サーバーの入れ替えやレイアウト変更のたびに、工事や設置に費用がかさむもの。フリーラックフロアは加工不要で一度導入すれば、
   ラックのサイズやレイアウトが変わっても使い回しが可能。長い目で見たトータルコストが従来の架台に比べると格段におトクになります。

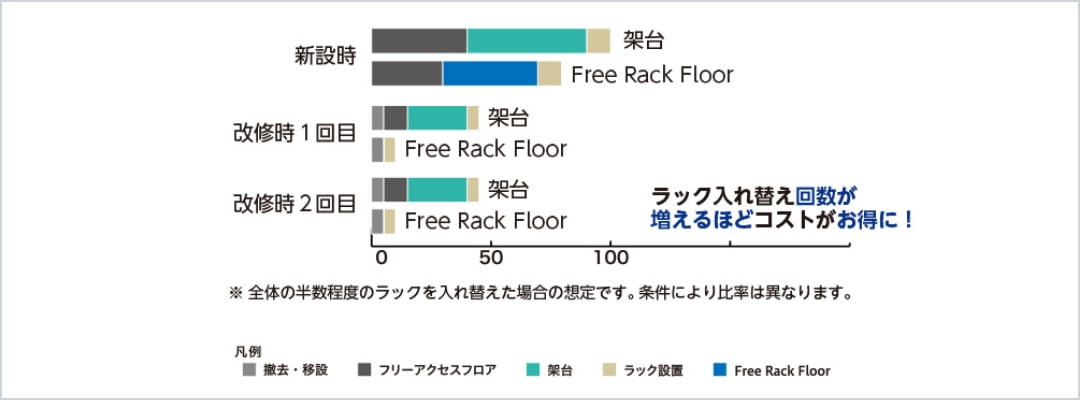

   各工事におけるコスト比較

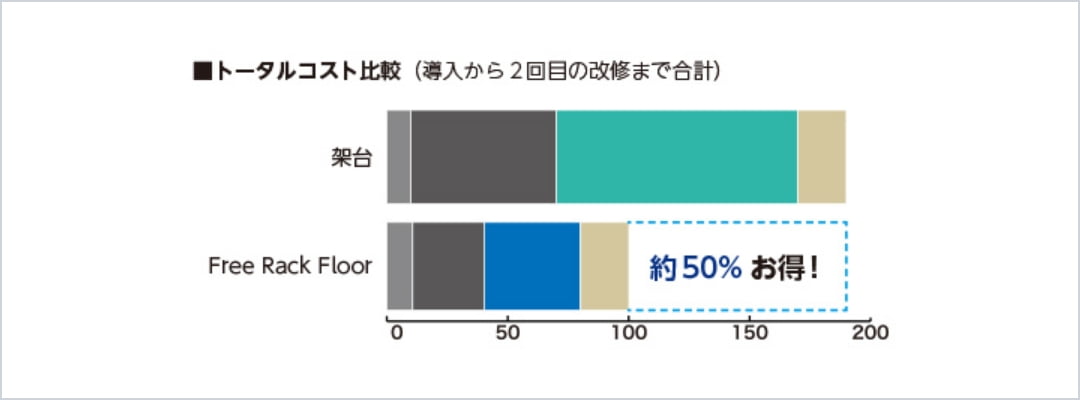

   トータルコスト比較（導入から2回目の改修まで合計）



2. point-2工期短縮&早期サービスの開始が可能

   サーバーラック用架台の設置工事が不要なため、従来に比べ作業工数が減り、大幅な工期短縮が可能です。
   限られた時間内で速やかにサーバー運用開始が必要な場合にも、フリーラックフロアが力を発揮します。

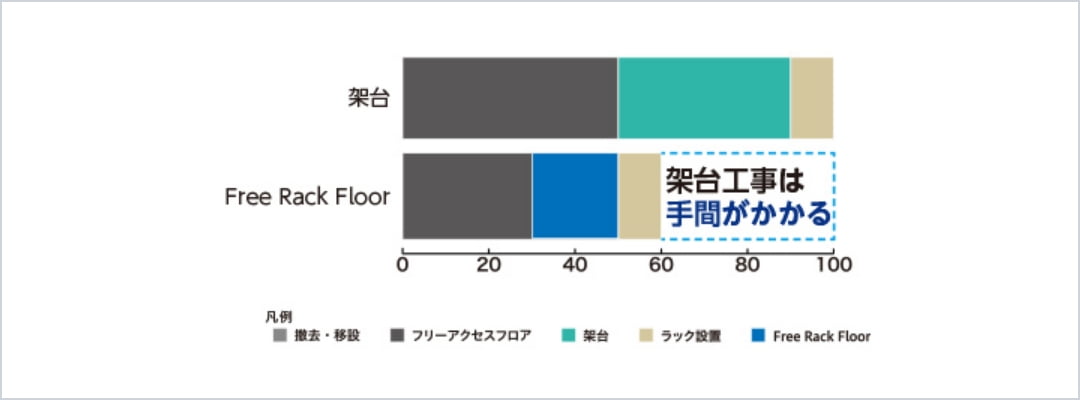

   新設時 工数の比較

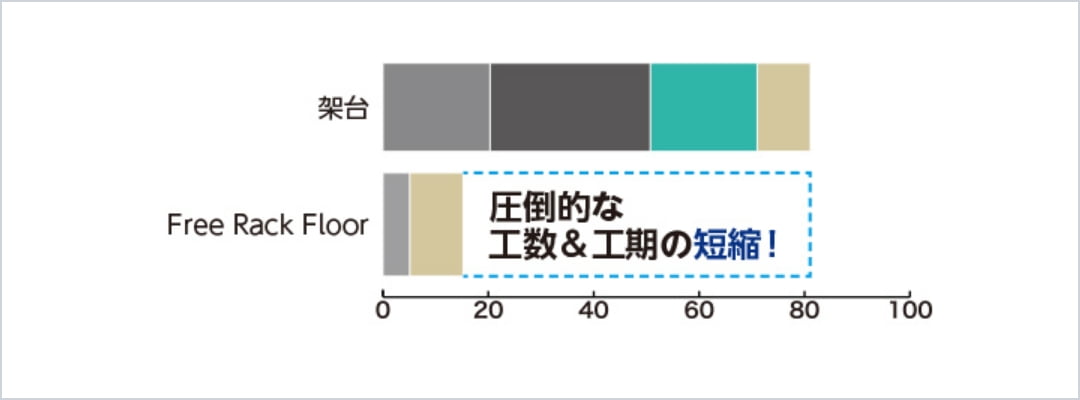

   レイアウト変更時 工数の比較



3. point-3状況に応じた最適プランを提案

   お客様が抱えるさまざまな状況に対応する多彩なプランをご用意。
   耐震仕様、耐荷重性能、レール性能、固定方式等のご要望にトータルにお応えします。

構成

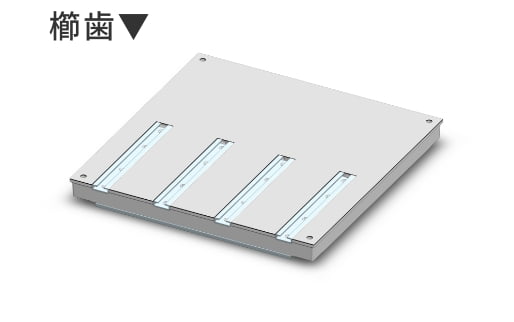

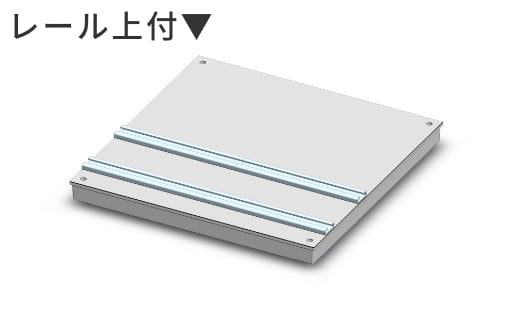

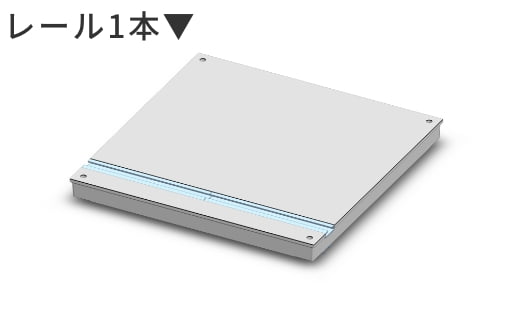

①パネルバリエーション

標準タイプ（□600/耐荷重6,000N･10,000N･20,000Nより選択可能）

特殊タイプ（耐荷量6,000N～25,000N）

※下記以外のパターンも対応可能です。

※耐荷量はパネル種類・レール位置・開口形状によって変わります。

②レール構造

レール構造でラック寸法の変化にも対応できます。

③固定レールの取り付け方法

固定レールは特殊ナットで任意の位置であとから取付可能です。

④金具バリエーション

下記以外にも最適な金具をご提案いたします。

埋め込みレールとスライド機構付固定金具により固定位置が調整可能。

振動台実験

耐震性能

実際の地震波を用いた実験で効果を確認

実験時に使用した固定方法

実施条件

結果

• ラックの転倒なし
• 固定金具の破損なし
• パネル・レールの破損なし
