スマートクロノス®Ⅱ工法
（鉛直ブレース補強）

既存H形鋼柱(弱軸方向)の鉛直ブレース補強におけるボルト接合工法

現場溶接作業が不要のため、火災リスクを低減できます。また、火気養生作業が不要で工期が短縮できるため、トータルコストが抑えられます。



目的・効果

• 無溶接
• 工期短縮
• 低コスト
• 設計省略化

資料ダウンロード

• カタログ
• CADデータ

現地調査から耐震診断、補強工事まで、一貫してサポートいたします

センクシアでは、現地調査、耐震診断、耐震補強設計と耐震補強工事に至るまで、一貫したサポートを提供しています。これまでに培った技術やノウハウを駆使して、工場や倉庫の稼働を継続しながらの安全・安心な耐震補強をご提案いたします。

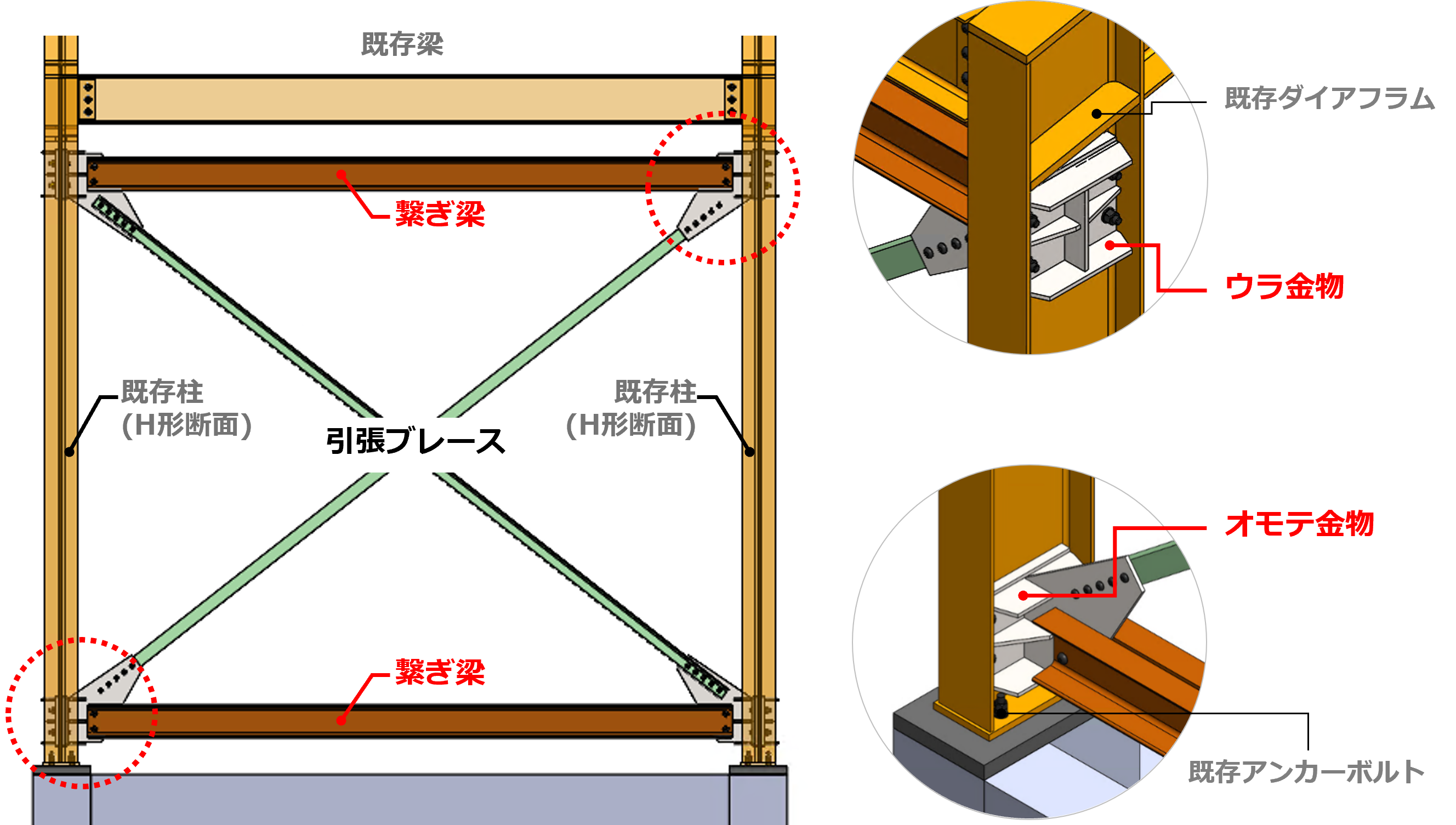

概要

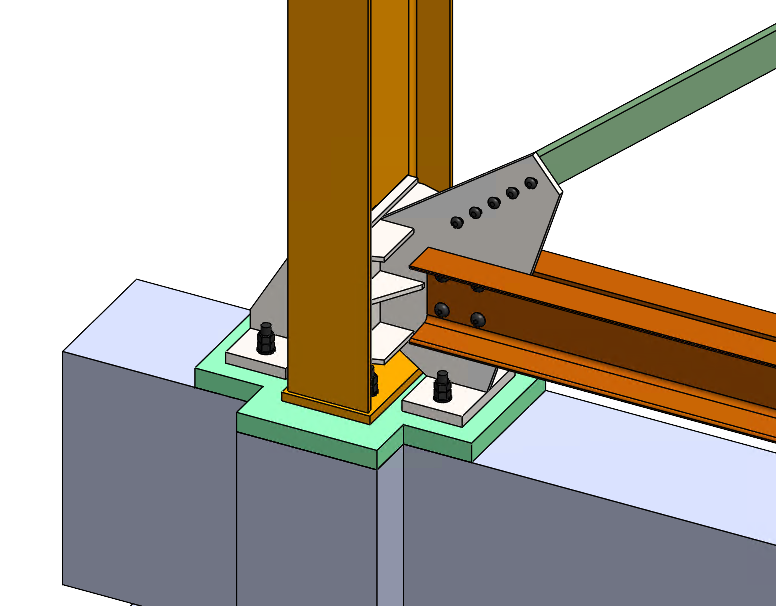

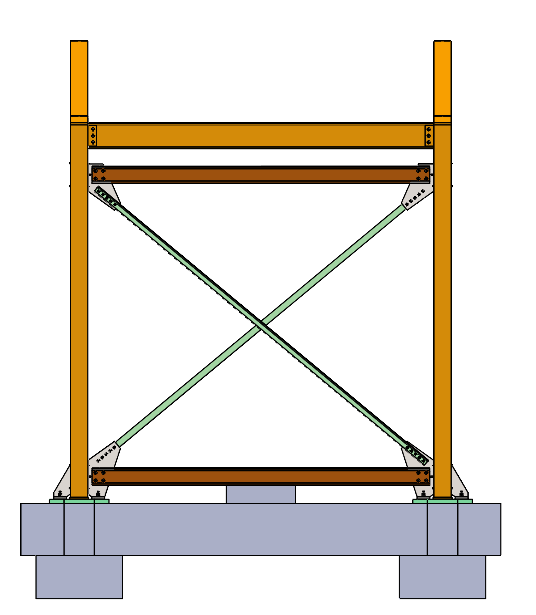

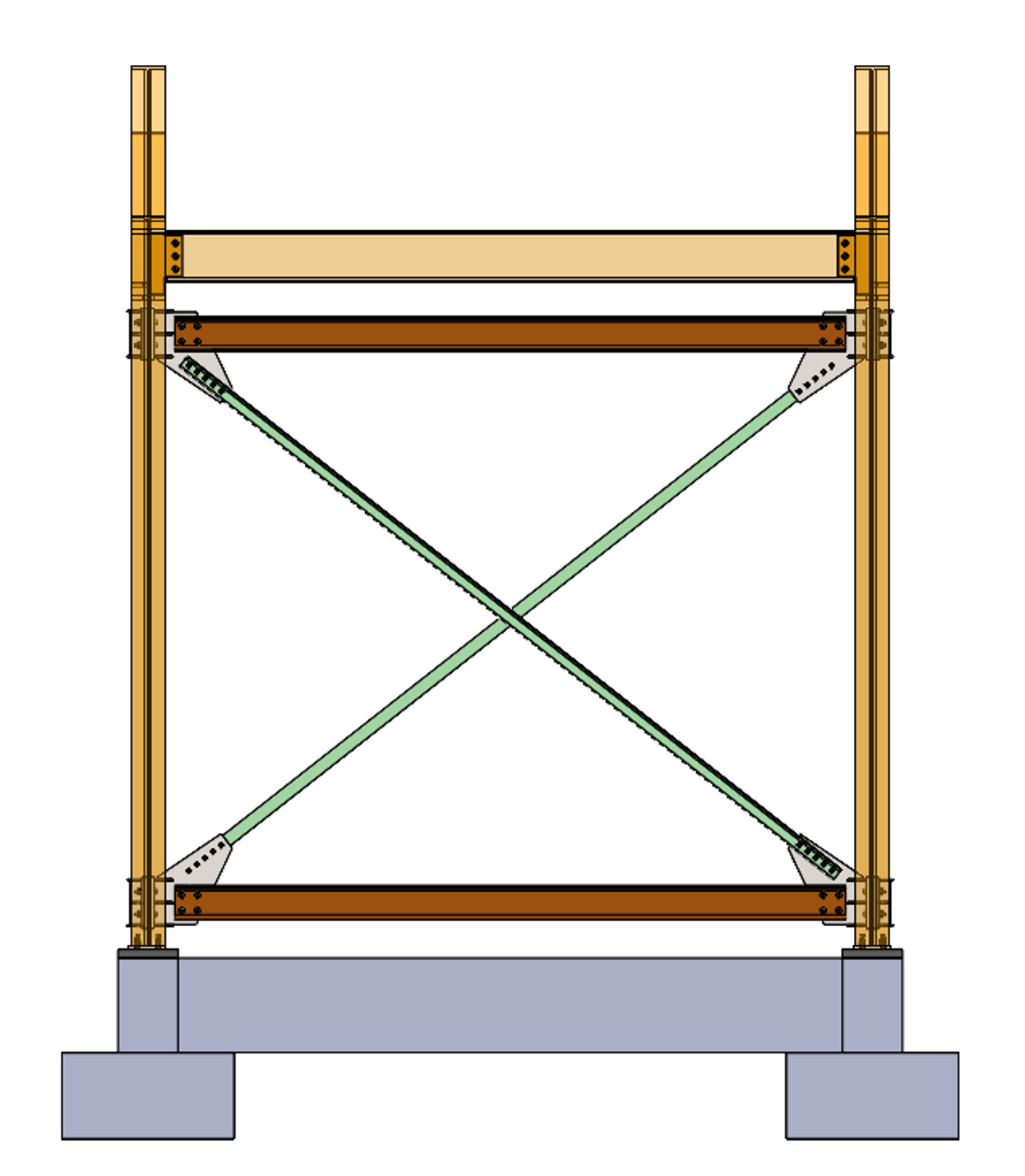

スマートクロノスⅡ工法は、従来の耐震補強に替わる「無溶接・施工効率向上・短工期」のブレース接合工法です。接合部耐力の向上と、繋ぎ梁による応力分散により、適用ブレースサイズが大幅に広がりました。
引張ブレースのみに対応し、専用のSCⅡ金物と繋ぎ梁とボルトでブレース材の設置が可能です。

特長

1. point-1無溶接
   • 専用の接合金物と繋ぎ梁とボルトでブレース材を設置する無溶接工法です。
     火気を使用しないため、火災リスクを大幅に低減できます。
2. point-2工期短縮
   • 無溶接のため、施工場所の火気養生作業などが不要です。
     また、外壁側の狭小部での作業も容易のため、外壁撤去及び復旧が不要で工期を短縮できます。
3. point-3トータルコスト削減
   • 無溶接化による工期短縮により、トータルコストを抑えることができます。
4. point-4設計省力化
   • センクシア独自の接合方法を用いるため、柱とブレースの接合部の設計の手間がかかりません。
     　・ 既存柱サイズと接合部位置により、適用ブレースサイズの選択が容易
     　・ 繋ぎ梁により接合部耐力の確保と柱脚部せん断応力の軽減
     　・ 専用の接合金物により既存柱の塗装剥離及びスチフナ補強が不要
     　・ 接合金物のレベル調整が可能（鉛直方向(金物取付位置)、水平方向(GPL偏心)）
5. point-5確かな性能
   • （一財）日本建築センターの建設技術審査証明を取得しています（BCJ-審査証明-308）。

従来工法との比較

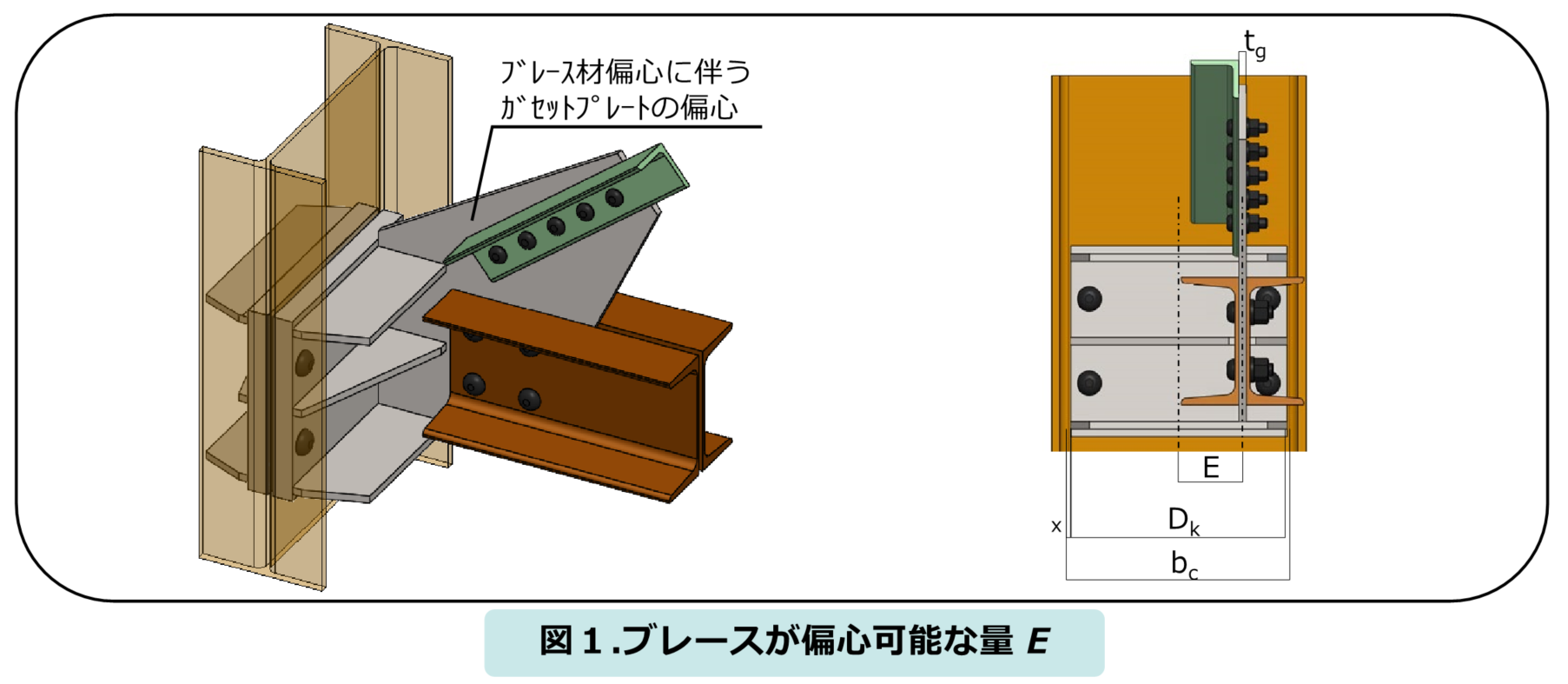

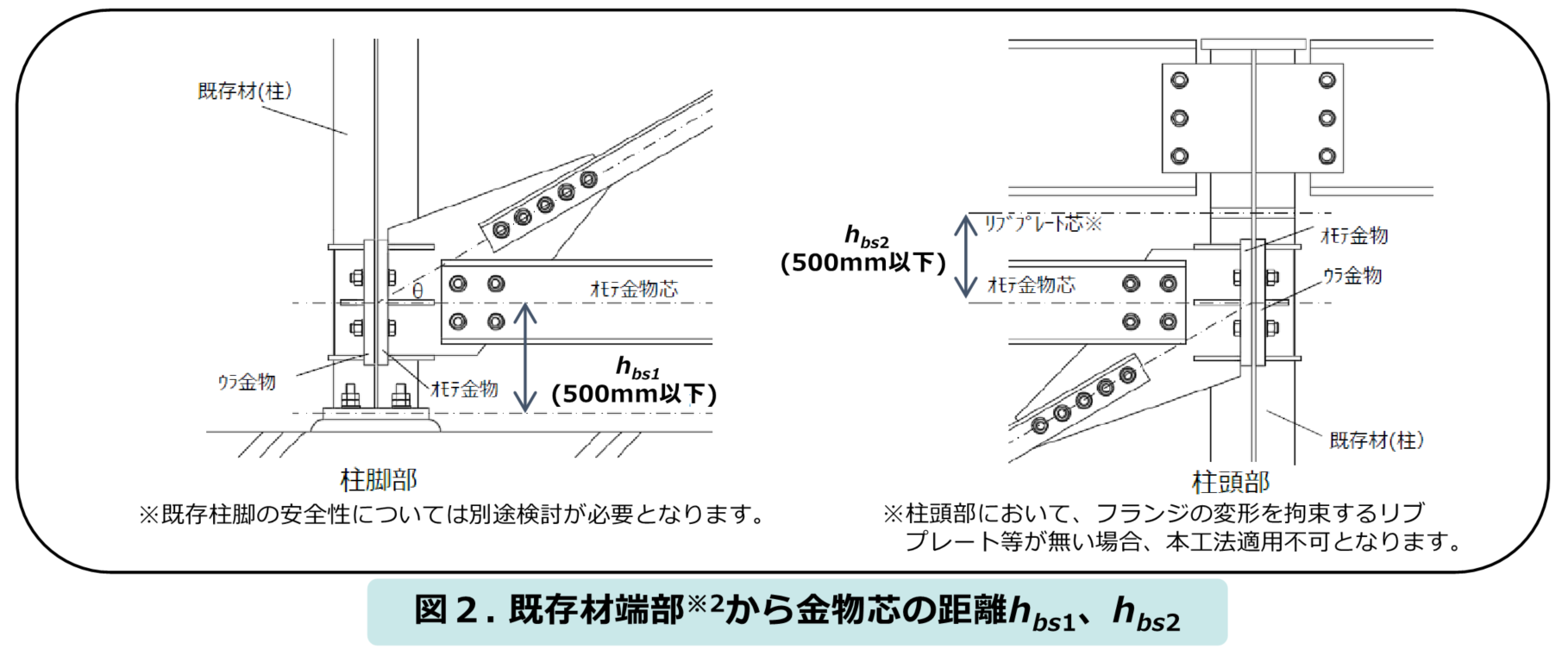

適用範囲

• SCⅡ金物は、H形断面材とブレース材を無溶接で接合する金物です。
• 詳細検討及び、SCⅡ金物の選定はセンクシアにて行います。
• ブレース材（ガセットプレート含む）の断面検討及びブレースを用いた建築物の耐震補強設計は耐震補強設計者の検討範囲となります。

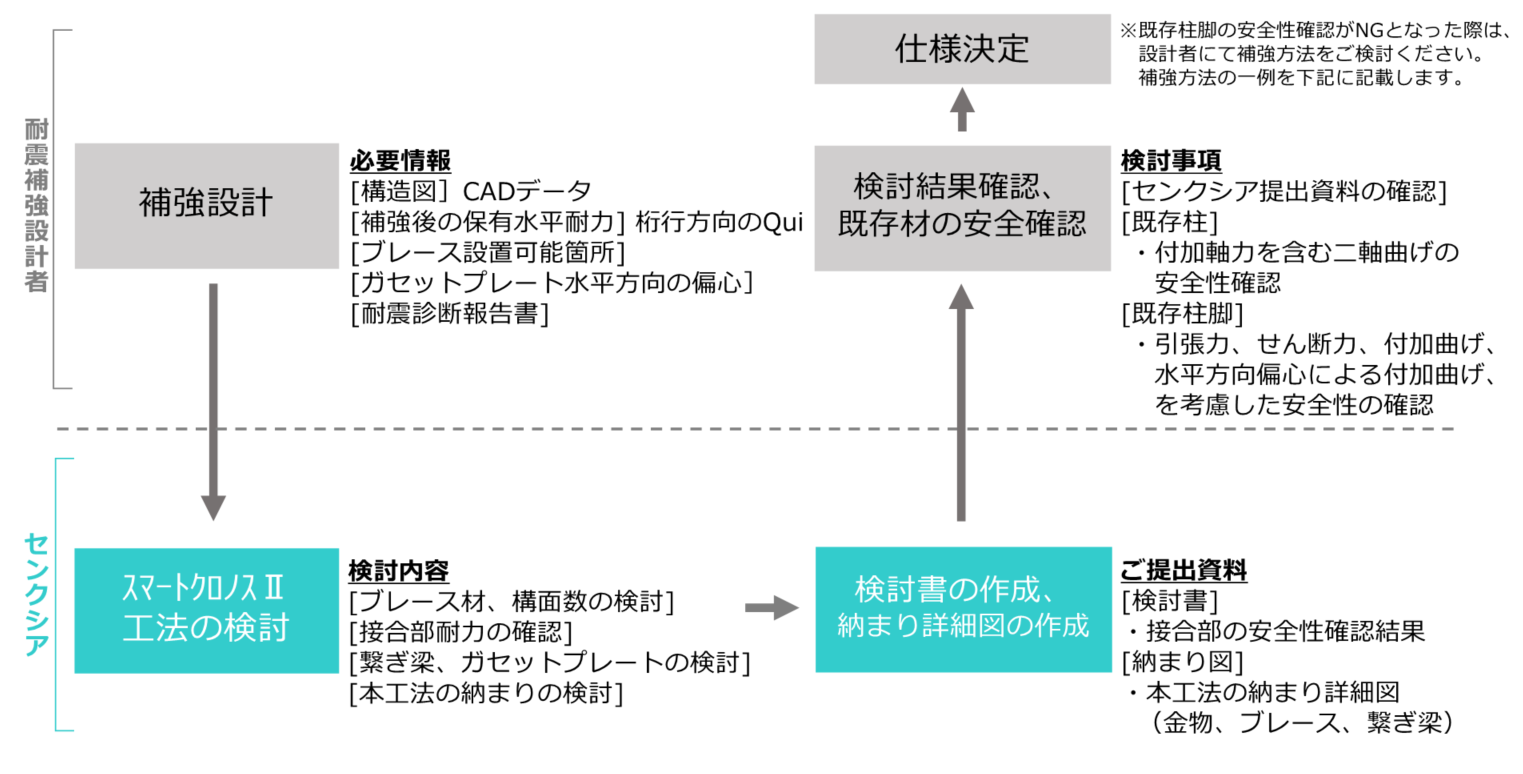

設計フロー

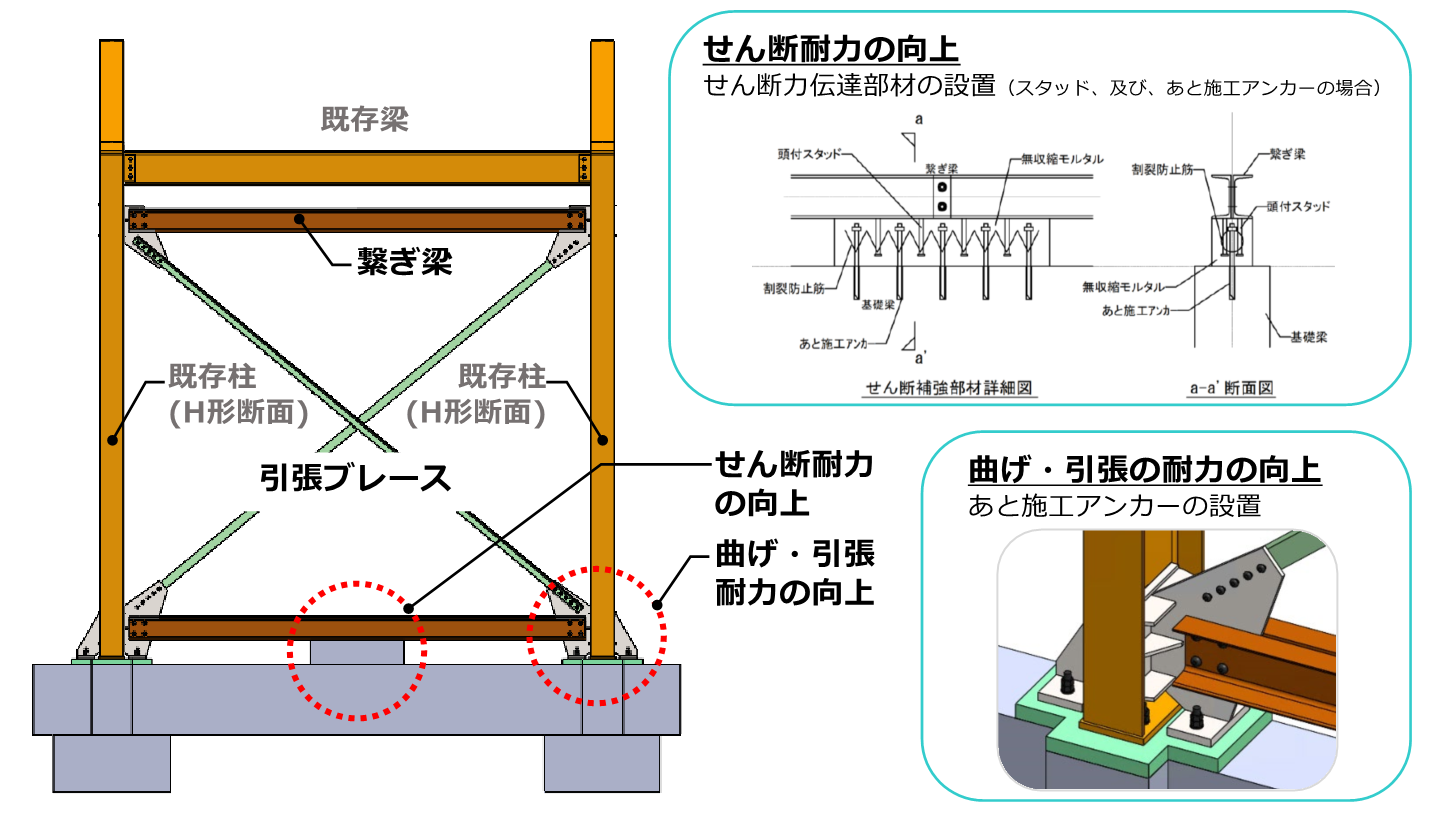

柱脚補強方法の一例（BCJ審査証明の設計例に記載している内容）

注意

柱脚補強方法を制限した工法ではございません。

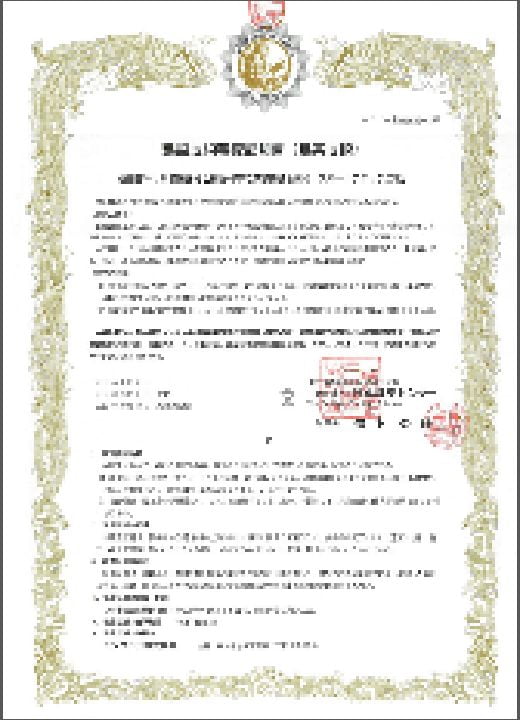

建設技術審査証明

本技術を用いた接合部耐力評価については、構造実験を行い、（一財）日本建築センターより建設技術審査証明を取得しています。

• 証明書
