アルミダイカスト製パネル

アルミダイカスト製パネル

耐震性能や帯電防止性能、ウィスカ対策等
さまざまなニーズに対応できる
フリーアクセスフロアです。

サーバーラック耐震固定システム「フリーラックフロア」

サーバーラック
耐震固定システム
「フリーラックフロア」

業界初の埋め込みレールパネルにより、
サーバーラックをフリーアクセスフロアに
直接固定する耐震対策です。

免震床システム

免震床システム

サーバー等の精密機器を地震から守る
免震床システムです。

表面仕上材/施工

表面仕上材/施工

表面仕上げには、静電防止タイル、シート、タイルカーペット等を用います。
静電防止タイルの仕様、色見本をご紹介いたします。

表面仕上材

数値はメーカー測定値であり、保証値ではありません。

タジマセイデンタイルC

提携先:田島ルーフィング株式会社
  • 電気抵抗(タイル単体)
    JIS K 6911準拠(20℃ 65%RH)
  • 表面抵抗値:5.0×108Ω以下
  • 体積抵抗値:1.0×108Ω以下
No.17
No.17
No.18
No.18
No.1
No.1
No.34
No.34
No.35
No.35
No.29
No.29
No.61
No.61
No.38
No.38
No.14
No.14

商品写真(色調は、現品と異なることがあります。)

施工

ケーブル取出口例

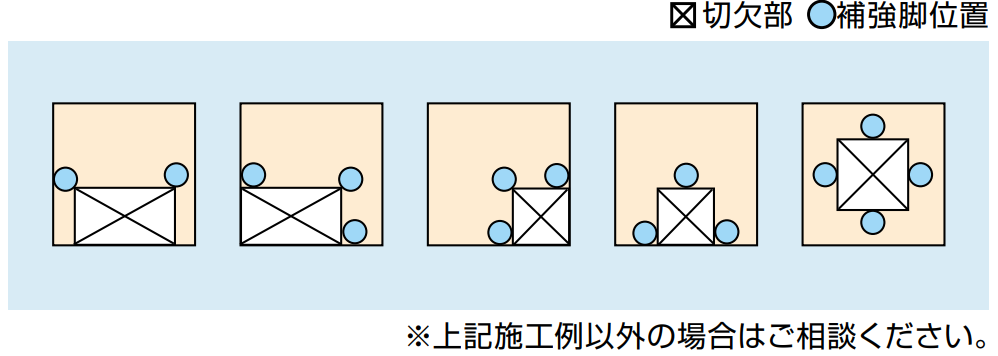

切欠形状と補強脚施工例

パネルを切欠加工する場合は、パネル強度を保つため、補助脚を入れてください。

上記施工例以外の場合はご相談ください。
上記施工例以外の場合はご相談ください。

施工取合例

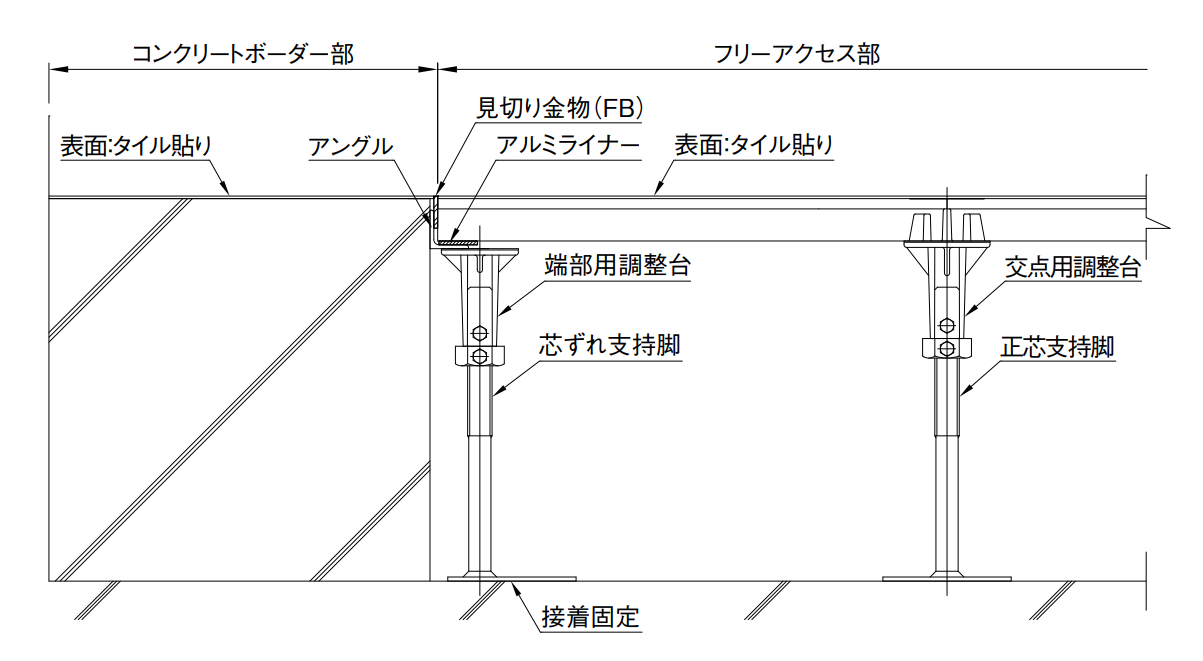

ボーダー部(コンクリート)
ボーダー部(コンクリート)

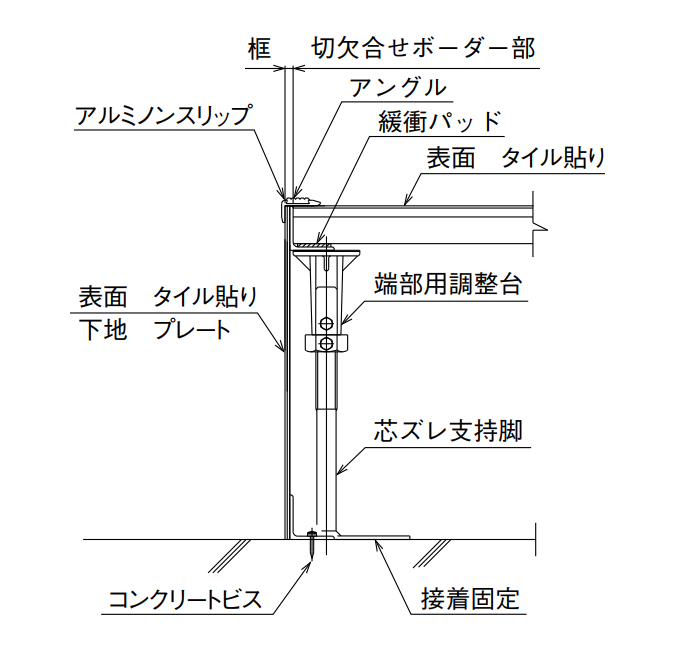

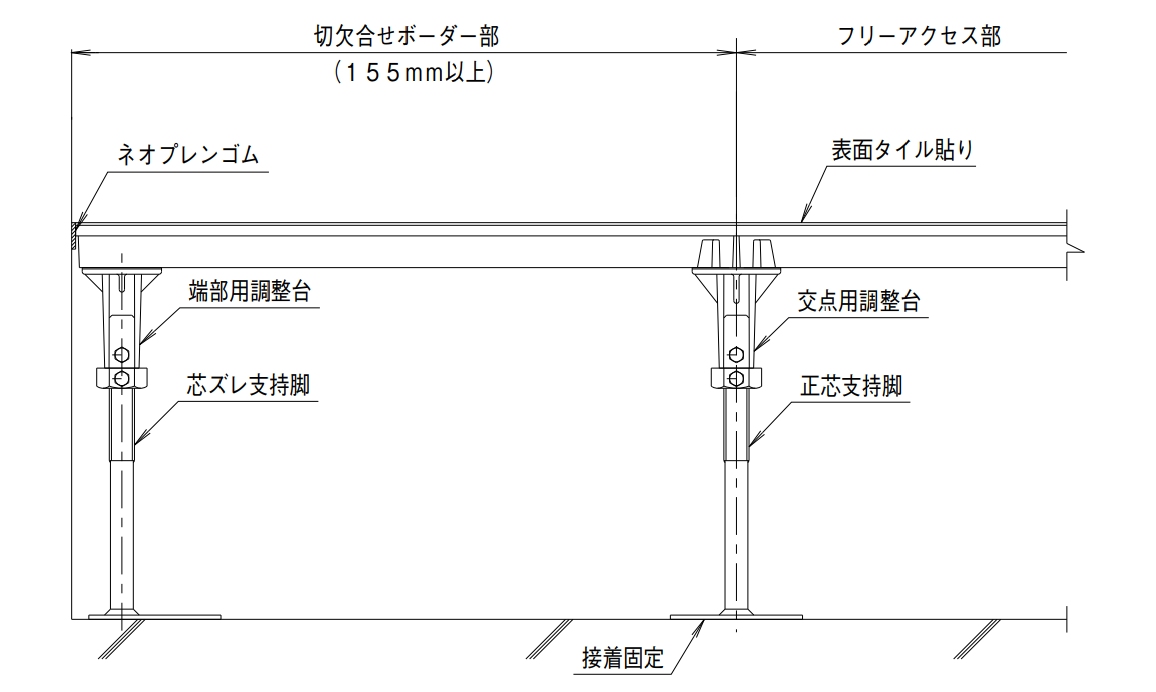

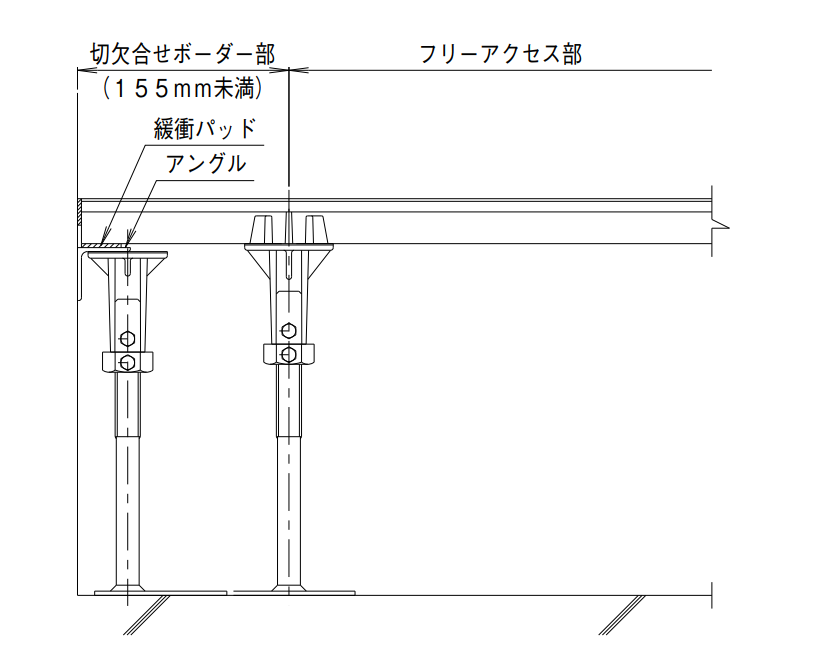

ボーダー部(切欠合せ)
ボーダー部(切欠合せ)
ボーダー部(切欠合せ)
ボーダー部(切欠合せ)
框(鋼製)
框(鋼製)
框(木製)
框(木製)

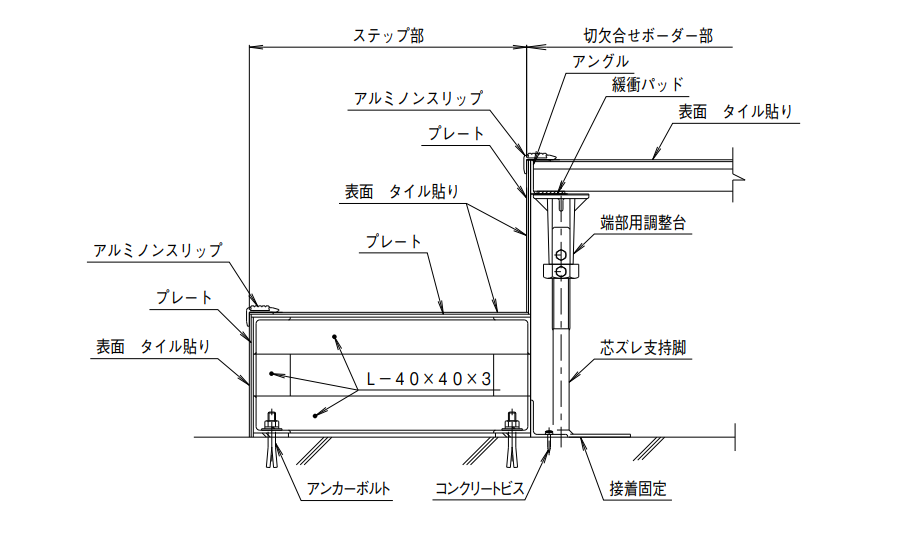

鋼製ステップ
鋼製ステップ
木製ステップ
木製ステップ

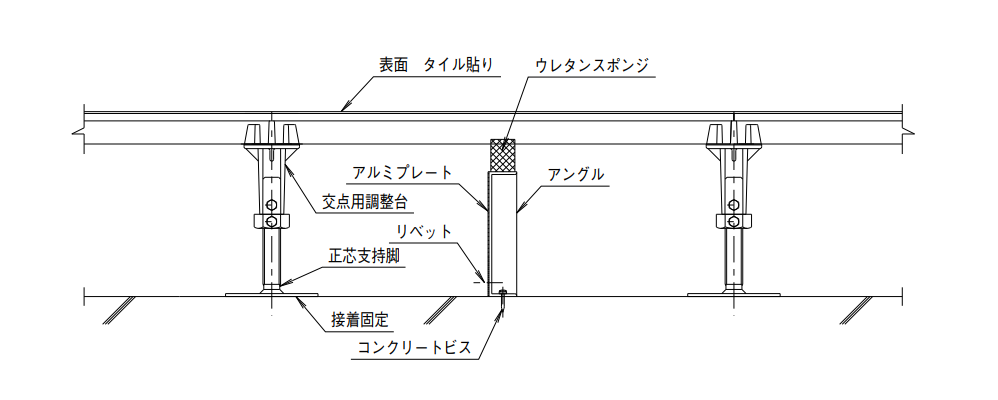

スラブ開口部
スラブ開口部

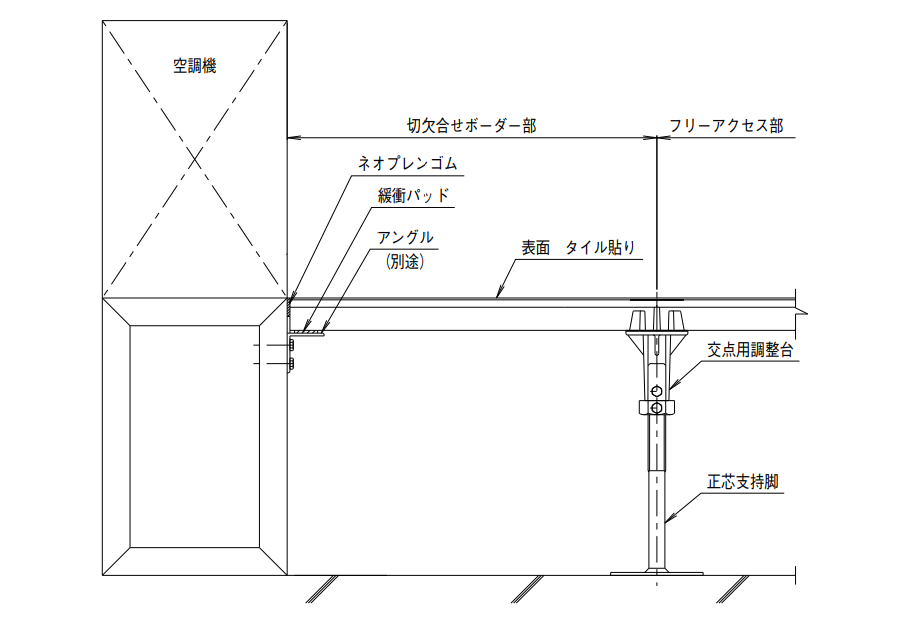

架台まわり
架台まわり
床下エアタイト
床下エアタイト

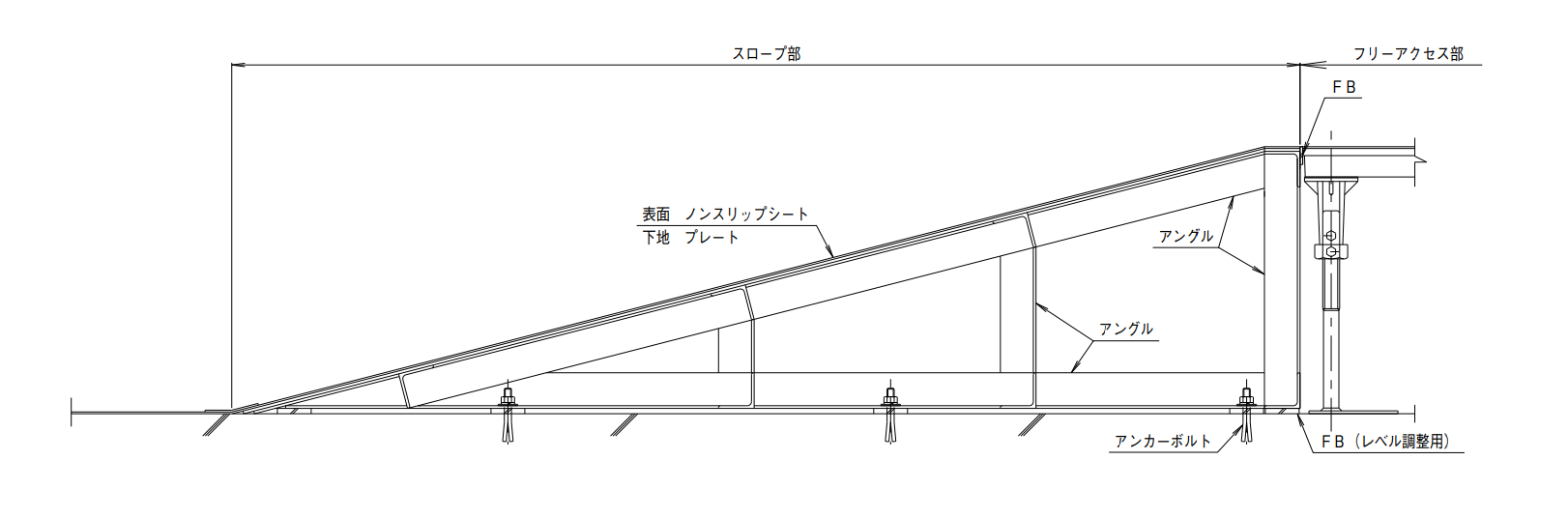

鋼製スロープ
鋼製スロープ

耐震工法/適応表

地震データ/耐震実験

当社は、コンピューターメーカーや、建設会社とタイアップし、耐震実験を行い、地震に耐え得る耐震システムの開発を追及しています。

振動実験の経緯

今までに行った振動実験

1969年06月 日本電信電話公社と共同でO組技術研究所にて
1971年10月 日本電信電話公社と共同で武蔵野電気通信研究所にて
1977年06月 日立製作所と共同で小田原工場にて
1978年03月 日立製作所と共同で機械研究所にて
1979年06月 K建設と共同で技術研究所にて
1983年03月 S建設と共同で研究所にて
1991年07月 日立製作所と共同で機械研究所にて
1991年08月 日立製作所と共同で機械研究所にて
1995年08月 日立製作所と共同で機械研究所にて
2004年04月 東京大学生産技術研究所にて
2005年04月 M社にて

振動台による耐震実験

実験場所:(株)日立製作所機械研究所
実験場所:(株)日立製作所機械研究所

(一財)日本品質保証機構(JQA)における耐震床システム適合認定試験

条件
  • 耐震方式:HK方式
  • 使用パネル:A600型
  • 床高さ:H=450㎜、600㎜
  • 積載荷重:W=800kgf/m2(7800N/m2)、500kgf/m2(4900N/m2)
  • 実験地震波:エルセントロ波、八戸港湾波
  • 最大加速度:水平1000gal、垂直500gal
結果
  • H=450㎜、600㎜共になんら損傷はなく、パネルのハネ上がりや脱落も生じませんでした。
  • 振動台実験後支持脚の静的加力試験を行い、その結果設計強度を十分満足することが確認できました。

標準方式

特長

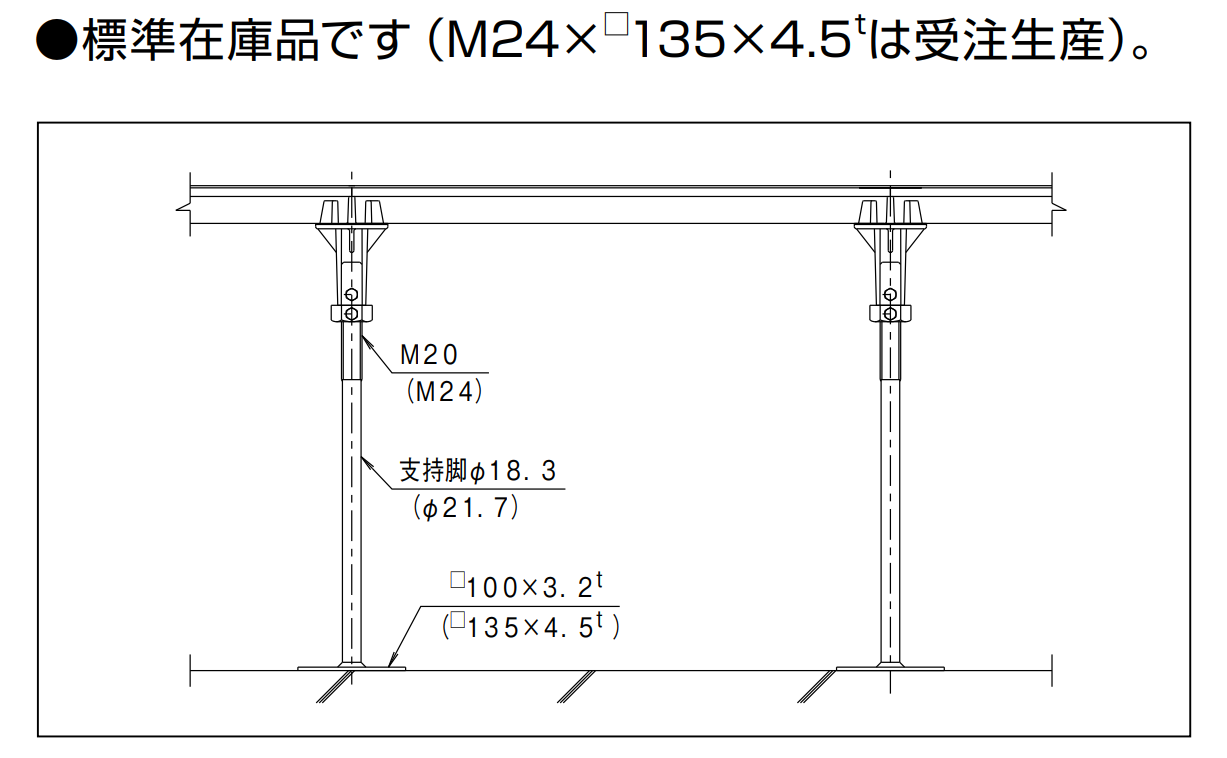

標準在庫品です。(M24×135×4.5mmは受注品)

標準在庫品です。
(M24×135×4.5mmは受注品)

耐震強度計算例(参考値)

  床高さ
H=300㎜ 350 400 450 500
パネルサイズ 450×450㎜ 0.48 0.41 0.35 0.31 0.28
0.88 0.74 0.64 0.56 0.50
500×500㎜ 0.39 0.33 0.28 0.25 0.22
0.71 0.60 0.52 0.45 0.41
600×600㎜ 0.28 0.28 0.20 0.18 0.16
0.52 0.43 0.37 0.32 0.29

(単位:G)
上段:支持脚:M20×100×100㎜×32tの場合
下段:支持脚:M24×135×135㎜×4.5tの場合
条件:積載荷重:5000N/m2

HK方式(パイプ脚方式)

特長

HK方式(パイプ脚方式) 特長

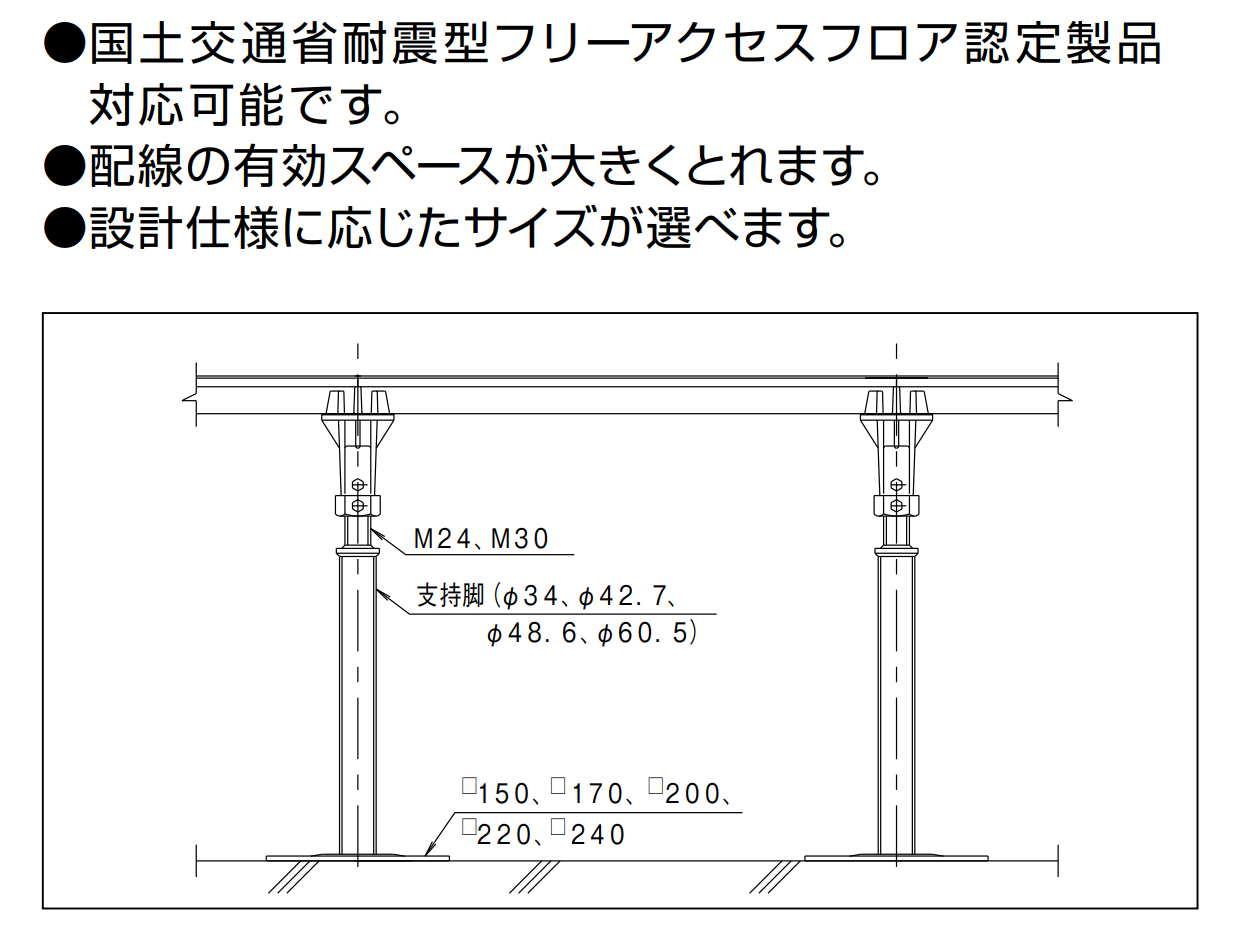

国土交通省耐震型フリーアクセスフロア認定製品対応可能です。また、配線の有効スペースが大きくとれます。設計仕様に応じたサイズが選べます。

耐震強度計算例(参考値)

  床高さ
H=300㎜ 350 400 450 500
支持脚 M24
Φ(ファイ)34.0×2.3t
170×170㎜×4.5t
0.88 0.73 0.63 0.55 0.49
1.20 1.01 0.87 0.77 0.69
M24
Φ(ファイ)42.7×2.3t
200×200㎜×6.0t
1.06 1.06 1.03 0.91 0.81
1.50 1.50 1.44 1.27 1.13
M24
Φ(ファイ)48.6×2.3t
220×220㎜×6.0t
1.06 1.06 1.06 1.06 1.06
1.50 1.50 1.50 1.50 1.49
M30
Φ(ファイ)60.5×2.3t
240×240㎜×9.0t
2.03 2.03 2.03 1.87 1.66
2.87 2.87 2.87 2.61 2.33

(単位:G)
上段:パネルサイズ:600×600㎜の場合
下段:パネルサイズ:500×500㎜の場合
条件:積載荷重:5000N/m2

評価書

国土交通省評価書
国土交通省評価書

「耐震型フリーアクセスフロア」
建設評第90108号

評価書

フリーアクセスフロアは、長年の経験・実績と多彩な商品バリエーションが特色です。(一社)公共建築協会より認定・評価を、さらには国土交通省建設技術評価規定に基づき技術評価をいただき、二重床システム工法として十分な性能を有するとして認められております。

(一社)公共建築協会評価書
5000N対応パネル
(一社)公共建築協会評価書 5000N対応パネル

評価第001-25058007号

5000N対応パネル A600L/A500/D450

ウィスカ対策

ウィスカ対策
ウィスカ拡大図

当社はウィスカに対し他社に先駆け、独自の技術で対策品を開発しました。

ウィスカとは〔用語解説〕

ウィスカとは、亜鉛から生じる針状単結晶のことで、ほとんど肉眼では確認できないくらいの小さなもの(直径2㎛程度)。
電算室のパネルや支持脚等に施された電気亜鉛メッキから発生し、コンピュータ内部に入り込み、
回線ショートによりシステムエラー等のトラブルを引き起こす可能性があると考えられています。

ウィスカ発生のしくみ

ウィスカ発生のしくみ
ウィスカ発生のしくみ

電気亜鉛メッキ層の内部応力を開放させるために亜鉛が再結晶し、
電気亜鉛メッキの場合にウィスカが発生すると言われています。

電算室の敵、ウィスカ

ウィスカによる電算室のエラー原因
ウィスカによる電算室のエラー原因

電算室は電算機による発熱を冷やすために床下を空調ダクトとして使用しています。空調の冷却空気が流れる床下に使用する部材には、電気亜鉛メッキを使用し耐食性を持たせています。電気亜鉛メッキからはウィスカが発生する可能性があると言われ、何らかの原因でそのウィスカが折れると空調の気流で飛び散り電算機内部に侵入し、システムエラーの可能性があると考えられています。

新発想のウィスカ対策メッキ(オプション)

支持脚のウィスカ対策メッキ
支持脚のウィスカ対策メッキ

当社のパネルには電気亜鉛メッキを使用しているものはなく、ウィスカ発生の可能性はありません。支持脚については、鋼製部材に電気亜鉛メッキを使用しているため、ウィスカ対策のメッキ開発に取り組みました。電気亜鉛メッキの商品価値である光沢を出す独自の方法を考え出し、商品価値を落とさずにウィスカ対策を施します。

ウィスカ対策メッキの特長

  1. point-1きびしい条件下で性能を確認

    一般的な促進試験の約7倍の促進時間(500時間)で検証し、ウィスカの発生は見られませんでした。

  2. point-2高い耐食性

    耐食性の高い通常の電気亜鉛メッキと同等の耐食性能を有します。傷がついても、鉄と亜鉛の電位差により鉄を腐食から守ります。
    (傷に対し他のメッキや塗装よりも有効です。)

  3. point-3光沢のある仕上がり

    一般の電気亜鉛メッキと同様に、付加価値の高い仕上がりです。

ウィスカ対策関連商品

センクシアならさまざまなフロアにウィスカ対策が可能です。
よくウィスカ対策が行われる商品は以下の通りです。

アルミダイカストパネル
アルミダイカストパネル
フリーラックフロア
フリーラックフロア
免震床システム
免震床システム

オプション

オプション部材のご紹介です。パネルの組み合わせにより、付加価値の高いフリーアクセスフロアを実現します。

空調グリル

グリルG500
グリルG500
グリルG600L-55
グリルG600L-55
スライドシャッター付G600L(開孔調節機能付)
スライドシャッター付G600L
(開孔調節機能付)
スライドシャッター付G600L(開時)
スライドシャッター付G600L
(開時)
ダンパー付G600L(開孔調節機能付)
ダンパー付G600L
(開孔調節機能付)
ダンパー付G600L(開時)
ダンパー付G600L
(開時)

特殊導電パッド(特許取得品)

データセンター・電算室における静電気発生に伴う障害を低減します。

特殊導電パッド取付例
特殊導電パッド取付例
※(株)日立システムズとの共同開発品です。
  1. point-1床に起因する静電気障害の原因
    • 長期使用による緩衝パッドの破損
    • ワックス等の液ダレによる、パネル支持部の導通不良
    • 支持脚レベル不良によるガタツキ
  2. point-2床に起因する静電気障害の原因
    • 金属メッシュコンポジットによる耐久性の向上
    • 金属メッシュの凸部の点接触による浄化作用で導電不良を防止
    • 耐久性UPに伴いパネルのガタツキを減少させ歩行感も向上

その他オプション

サッカー(タイル貼パネル用)
サッカー(タイル貼パネル用)
ヒッカー(グリルパネル用)
ヒッカー(グリルパネル用)
機器脚落下防止枠
機器脚落下防止枠
