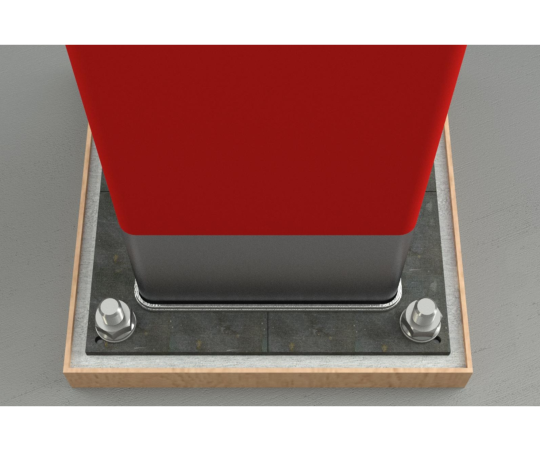

商品構成

適用範囲

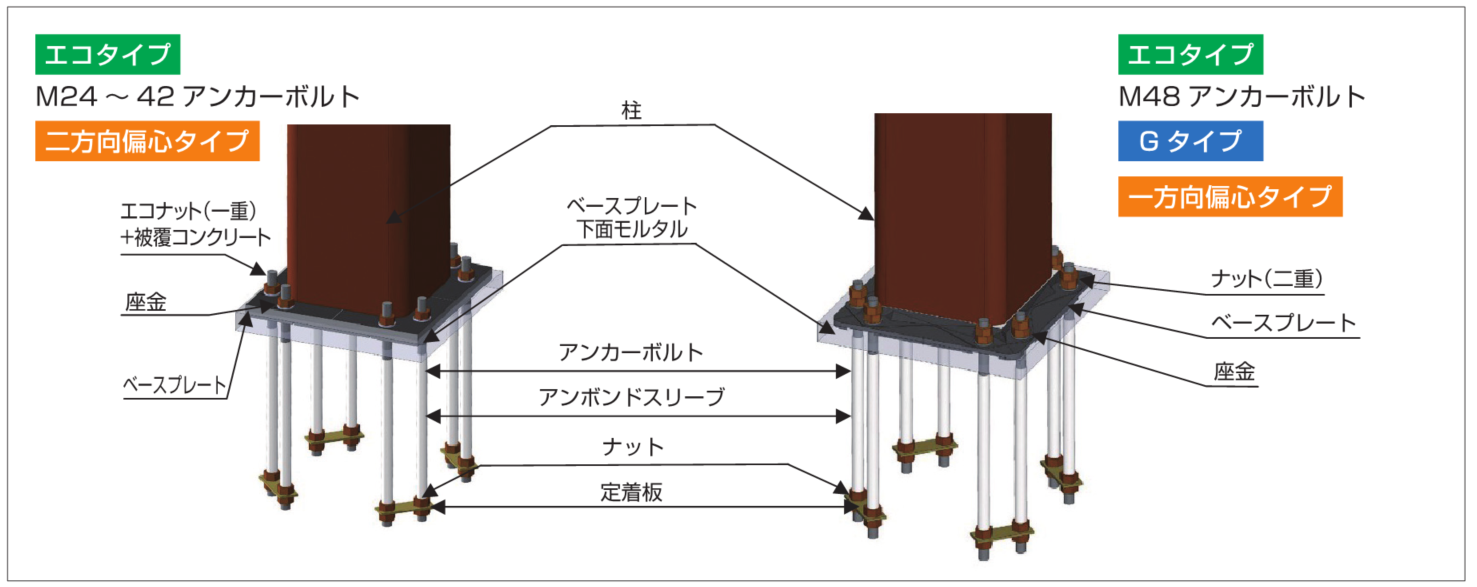

構成

規格

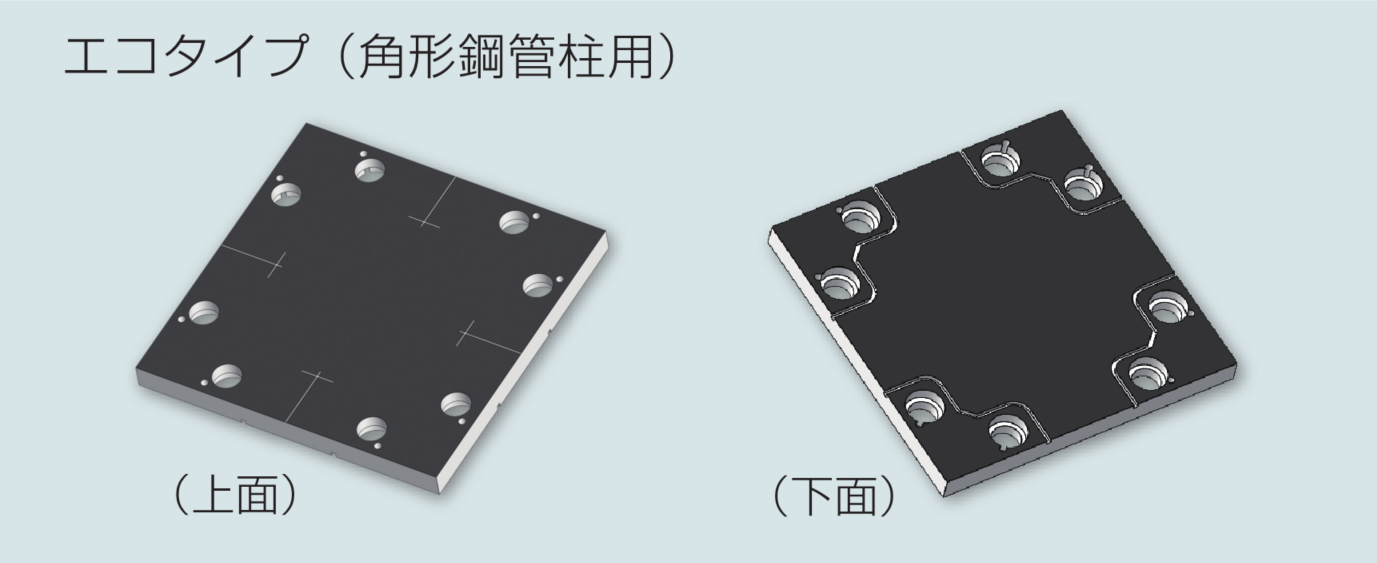

エコタイプ

エコタイプのベースプレート上のナットはM42以下はエコナット、M48は六角ナット（二重ナット）を用います。
エコタイプのベースプレートは板厚40mm以下はSN490Bを使用、40mm超はTMCP325を使用します。

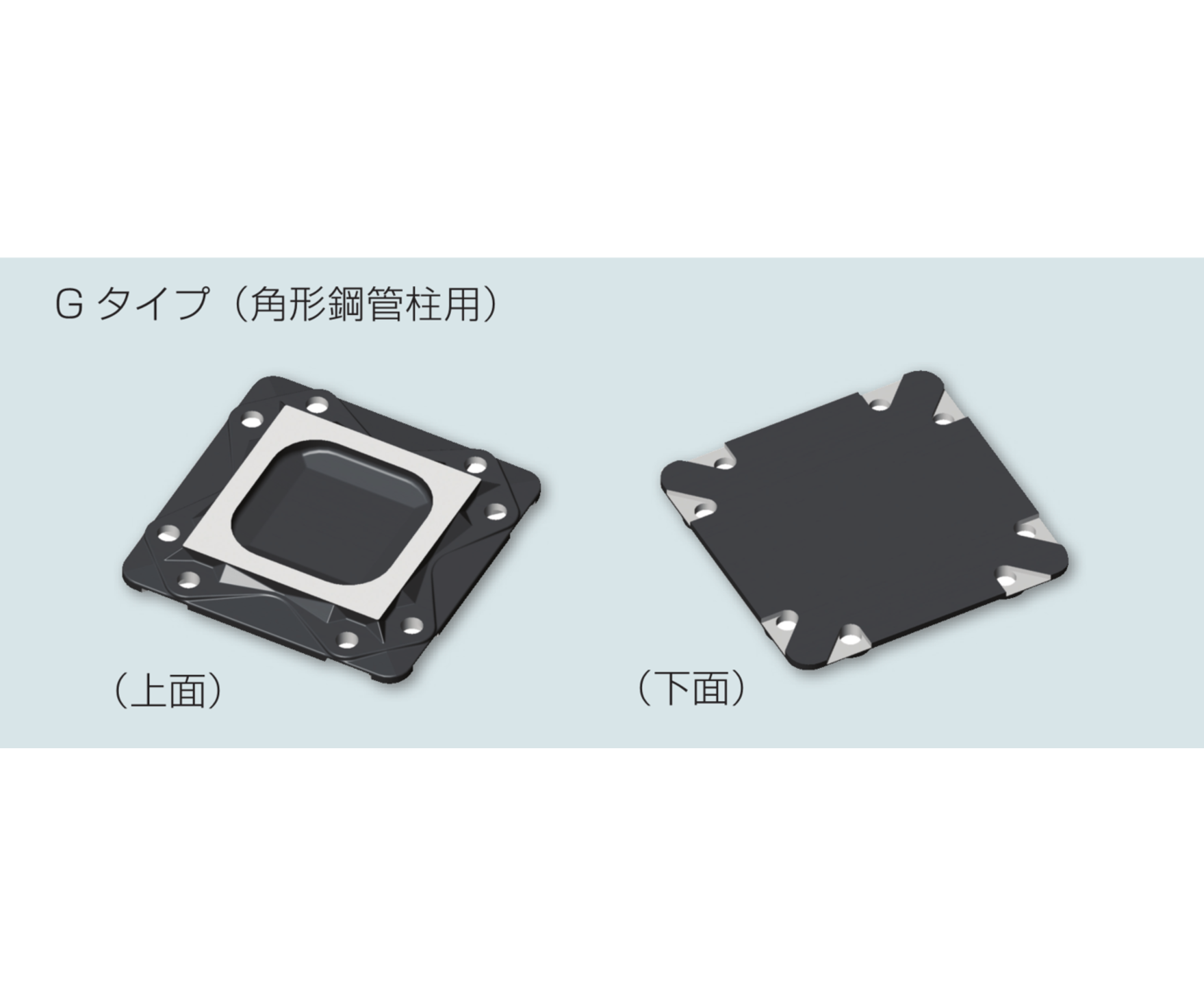

Gタイプ、偏心タイプ

※1 国土交通大臣認定[MSTL-0566]

※2 国土交通大臣認定[MBLT-0042～0044, 0046 , 0228～0230]

※3 M72はm細目ねじ

※4 建築基準法第37条第二号に基づく国土交通大臣認定を取得した材料を使用

特長

1. point-1せん断力の向上

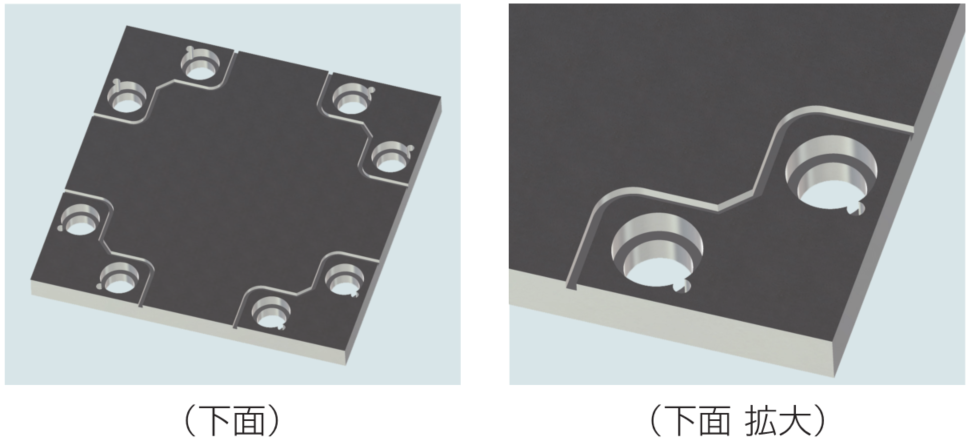

   ベースプレートの特殊底面形状を変更し、応力伝達機構を改良したことで、せん断耐力がより向上されました。
   ※対象：EBX、EMX型式

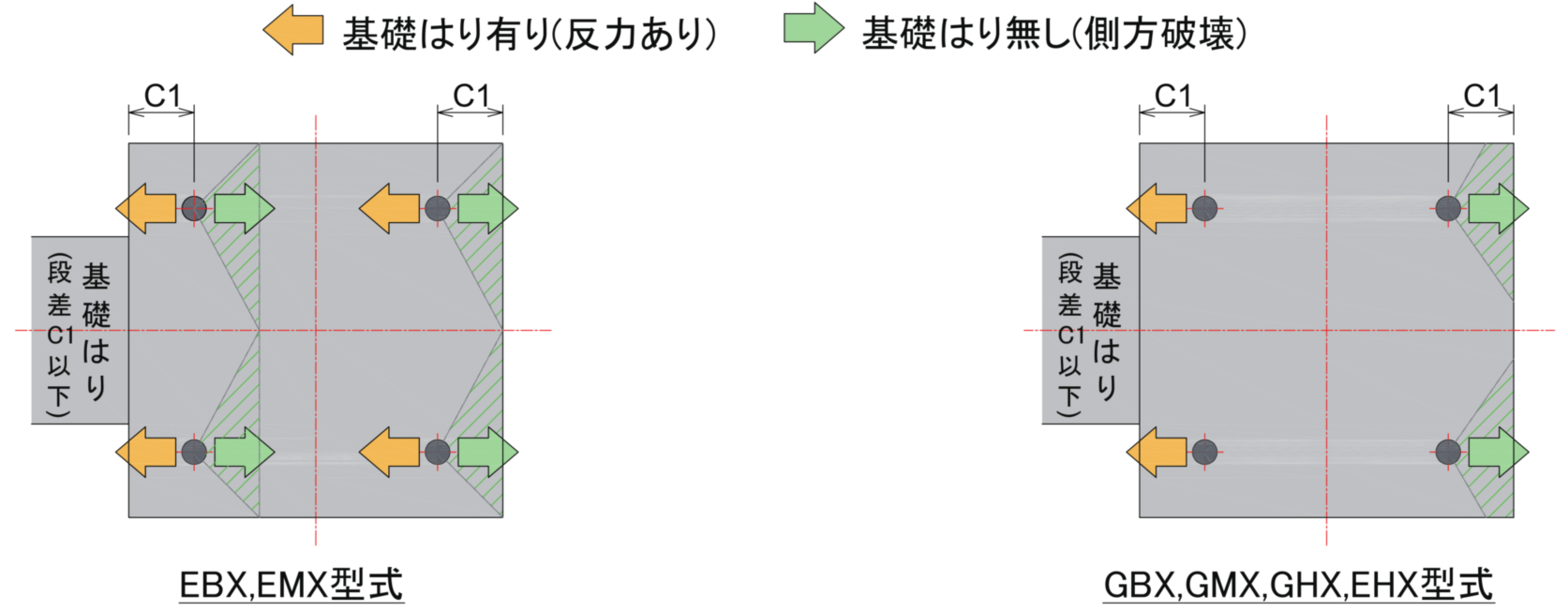

   基礎はりにより柱形が拘束されている場合、より高いせん断耐力が期待できるようになりました。
   ※対象：EBX、EMX、GBX、GMX、EHX、GHX全型式

2. point-21階Ds割増不要の適用範囲拡大

   H形柱用のベースプレートの設計法を改良することにより、H形柱用（EHX, GHX型式)も
   １階Ds割増を不要（※）とすることが可能になりました。（※強軸方向のみ、弱軸方向はDs割増必要）

   ＊１階の保有水平耐力が必要保有水平耐力の1.1倍以上であることをご確認ください。
   ＊１階のDs割増が不要となるのは純ラーメン構造の場合に限ります。
   ＊角形鋼管柱用偏心タイプ（BSX・BCX型式）、ブレース構造は１階Dsの割増が必要です。

   建築物の構造	柱形状	型式	ベースプレート方向	保有水平耐力の確認方法
   				右記以外	柱及びはりの部材群 として種別がDの場合
   純ラーメン構造	角型鋼管柱	EBX、GBX	－	1階Dsの割増不要 Qu≧1.1×Qun	1階Dsの割増不要 Qu≧Qun
   	円型鋼管柱	EMX、GMX	－
   	H形柱	EHX、GHX	強軸方向
   			弱軸方向	1階Dsを0.05割増 Qu≧Qun
   	角型鋼管柱	BCX、BSX	－
   ねじの種類備考	角型鋼管柱	EBX、GBX	－
   	円型鋼管柱	EMX、GMX	－
   	H形柱	EHX、GHX	強軸方向
   			弱軸方向
   	角型鋼管柱	BCX、BSX	—



   注意

   1階Dsの割増が必要な柱脚（EHX弱軸、GHX弱軸、BSX、BCX型式、在来柱脚等）と、1階Dsの割増が不要な柱脚（EBX、GBX、EMX、GMX型式、EHX強軸、GHX強軸）が同一層かつ同一加力方向に混在する場合は、1階Dsを0.05割増する必要があります。

3. point-3柱型配筋量の最適化

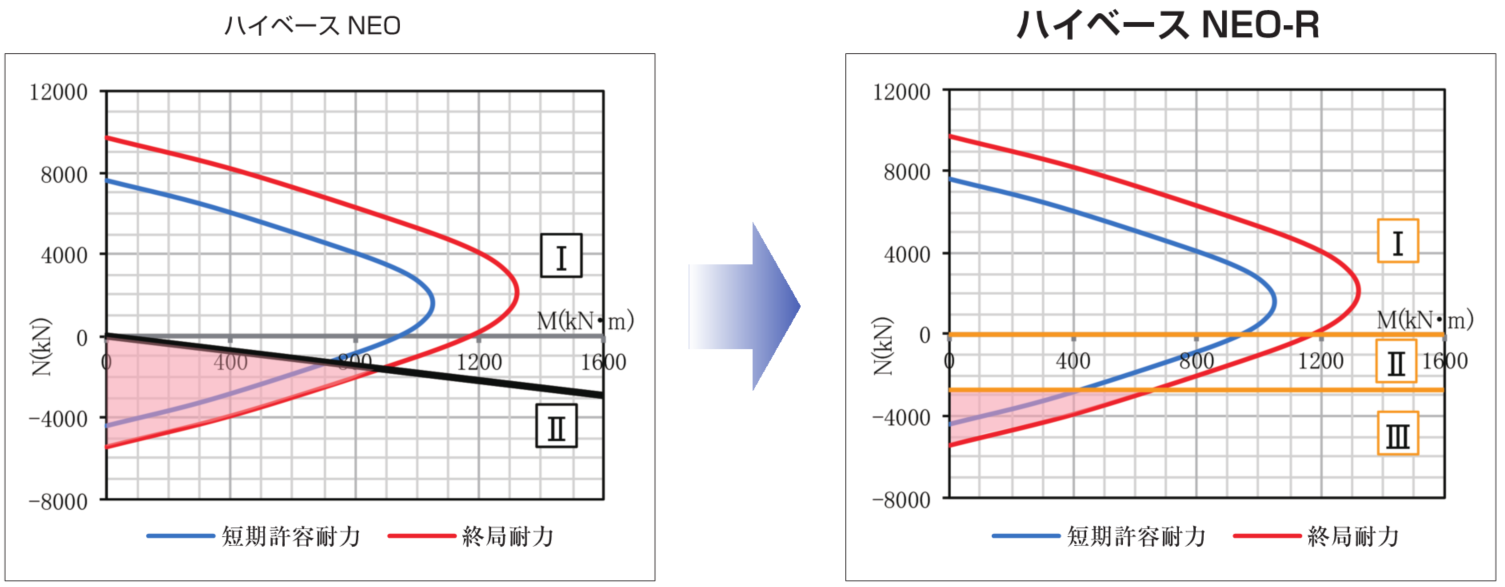

   従来の配筋ゾーン（Ⅰ,Ⅱ）を改良し、新たに３つのゾーン（Ⅰ,Ⅱ,Ⅲ）に再構成しました。
   これにより、応力に応じた柱形配筋量の最適化を実現し、より経済的な設計が可能となりました。
   ※ 配筋ゾーンは、一貫構造計算ソフトから出力された柱脚応力データを、センクシア柱脚検討ソフトにインポート
   することで自動判定できます。




4. point-4コンクリート設計基準強度30N/mm²まで耐力算定が可能に

   従来のハイベースNEO工法では、標準型式における耐力算定時のコンクリート設計基準強度上限値は24N/mm²
   でしたが、ベースプレート設計法を改良することにより、標準型式で30N/mm²まで対応可能となりました。

   ※一部型式は、耐力算定時のコンクリート設計基準強度上限値を30N/mm²未満としています。
   ※特形品では、コンクリート設計基準強度36N/mm²まで耐力算定が可能です。

   また、使用可能なコンクリート設計基準強度を最大60N/mm²まで拡大しました。

5. point-5型式ラインナップの拡充

   多様化する設計ニーズに応えるため、型式ラインナップを拡充しました。

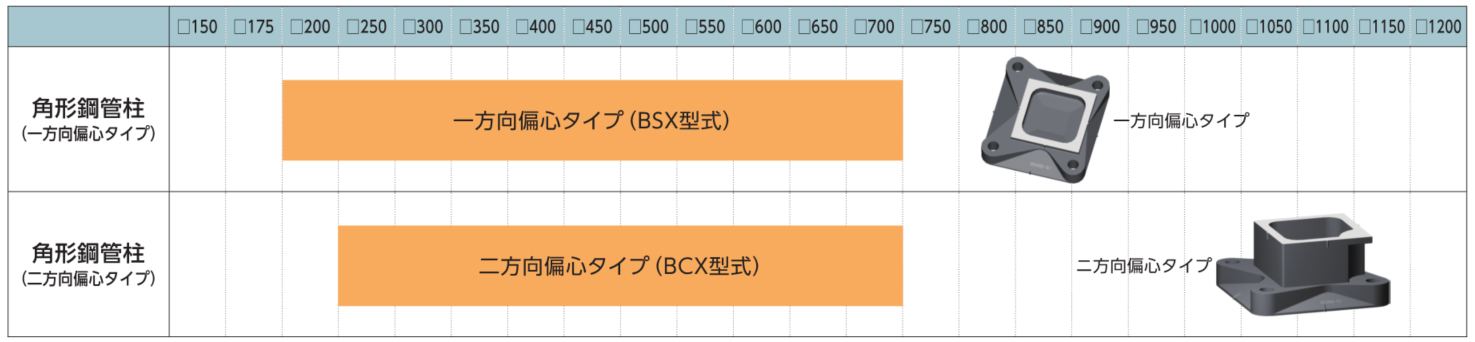

   また、エコタイプの角形鋼管柱用は板厚適用範囲も拡大、設計自由度が向上しました。
   これにより、構造物の特性や荷重条件に応じた最適な型式の選定がより一層可能となり、経済設計に貢献、コストの最適化が図れます。


6. point-6施工性、その他特長

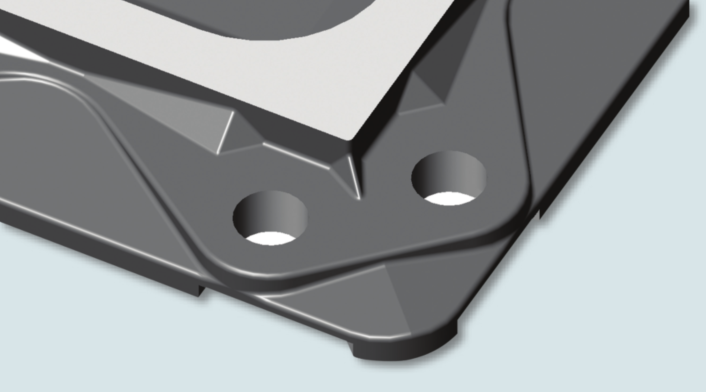

   ベースプレートの形状を改良

   ベースプレートをより効果的に性能を発揮できる形状に改良し、コンパクトにしました。
   それに伴い、鋼材量を軽減しています。



   施工方法の改良

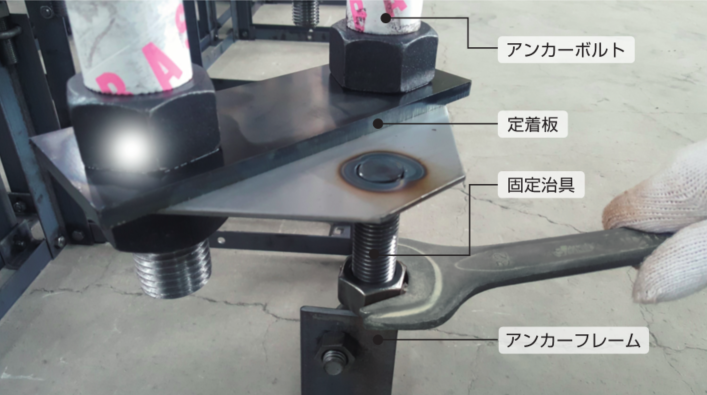

   アンカーボルト径φ56までの固定治具を標準化することで、基礎配筋との干渉を減らすことが可能になりました。



   柱脚ヒンジ仕様とすることでより経済的な設計が可能

   許容応力度設計（柱脚部応力≦ハイベースの耐力）の採用によって合理的な設計が可能です。
   よりコンパクトに、より経済的に自由度の高い柱脚を検討できます。

   根切りを浅くすることが可能

   従来はエコタイプのアンカーボルト４本型式のみ、定着長さが13.3dでしたが、新たにGタイプのアンカーボルト４本型式も13.3dとなりました。

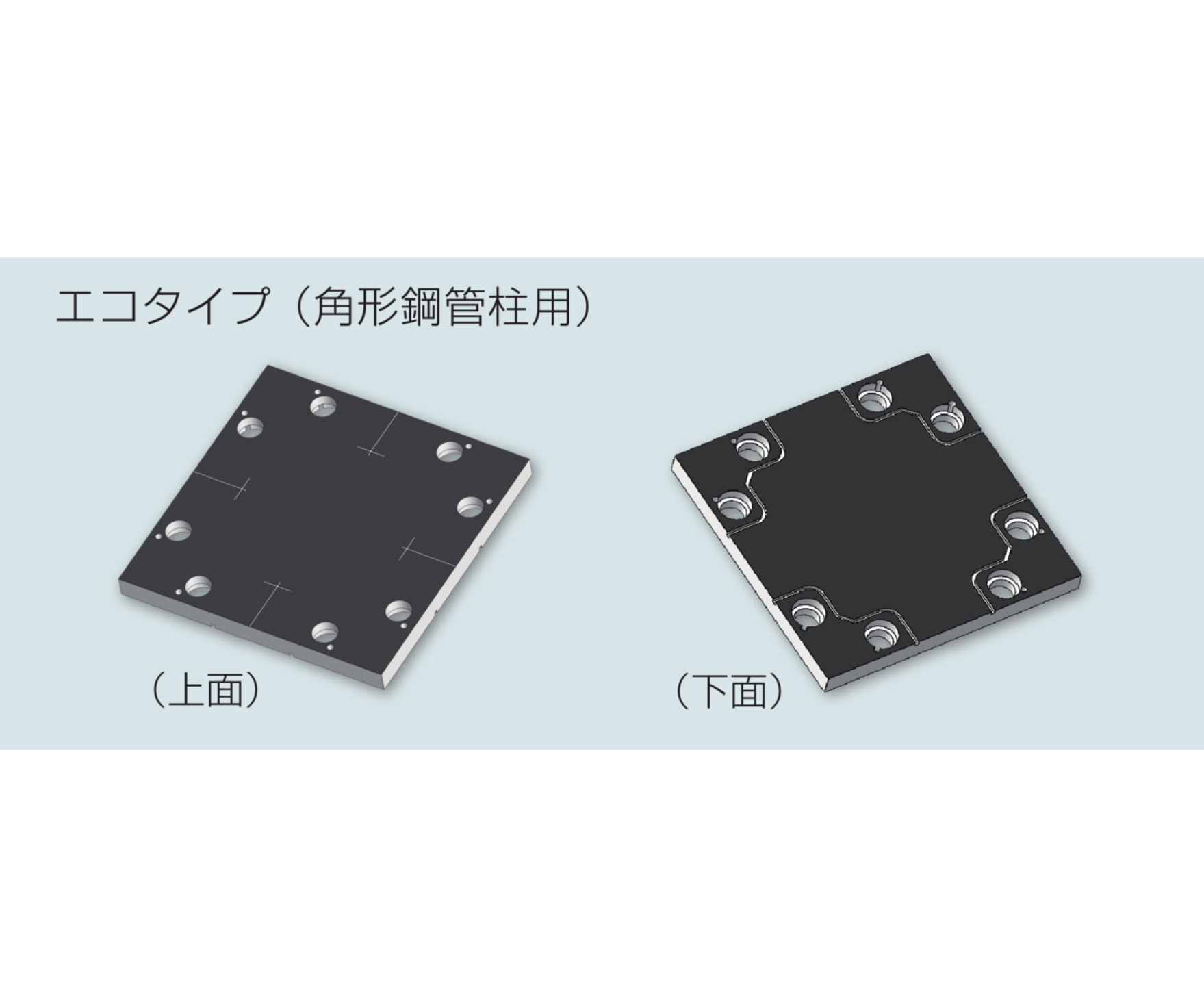

7. point-7鋼板製・鋳鋼製の2タイプのベースプレートを採用

   鋼板製（エコタイプ）と鋳鋼製（Gタイプ）の２タイプのベースプレートを採用することで、経済性と性能を考慮した型式選定が可能です。

   • エコタイプは建築構造用圧延鋼材（SN490B）とTMCP325を採用しています。

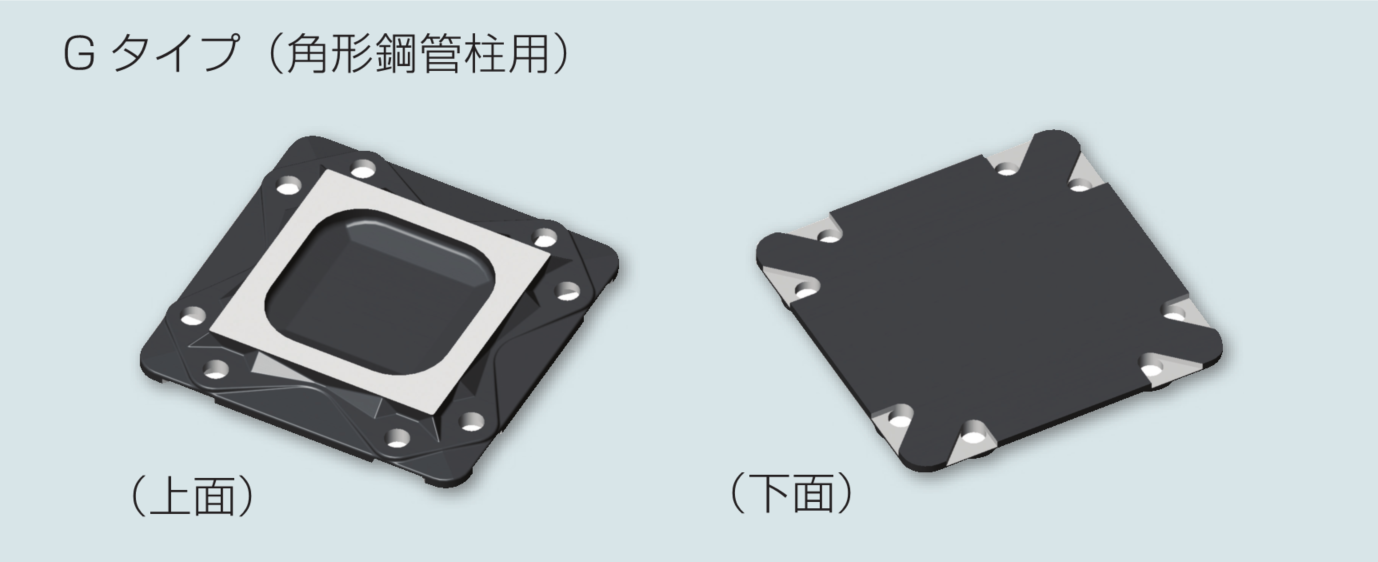

   • Gタイプのベースプレートは鋳鋼特有の造形の自由さを利用し応力伝達の優れた形状にしました。
     （国土交通大臣認定の範囲内で標準外の形状や高耐力のベースプレートの設計が可能です）
   • 高強度鋼板を用いた特形対応も可能です。詳細は弊社へお問い合わせください。

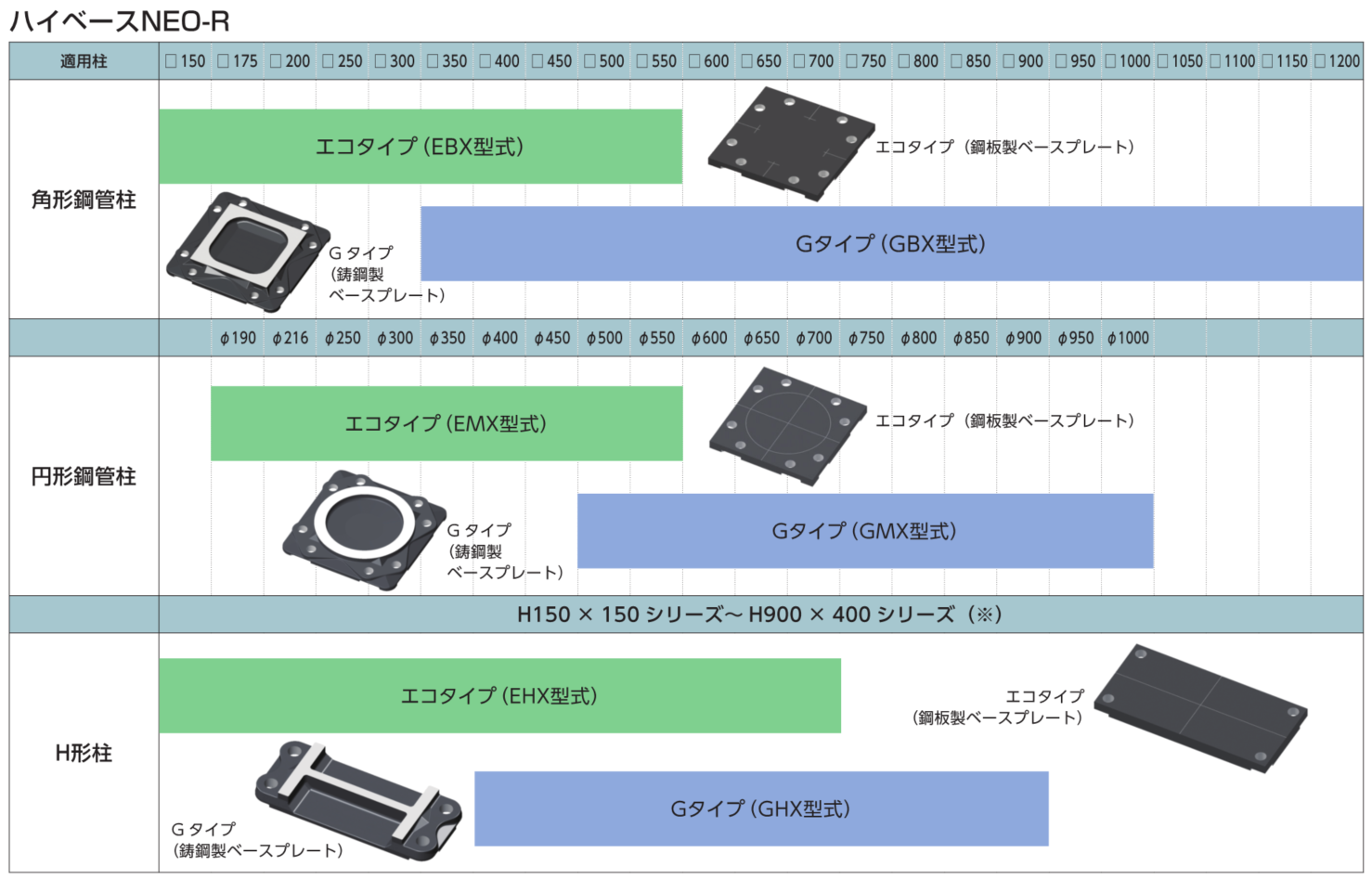

   適用柱材

   • 角形鋼管（BCR295、BCP325、TSC295等）
   • 高強度鋼管（UBCR365、JBCR385 等）
     ※基準強度（F値）が325N/mm²を超える場合は別途検討が必要なためお問合せください。
   • 熱間成形角形鋼管（SHC400、SHC490等）
     ※ EB型式に使用の場合は柱の角部外側の曲率半径がBCR295またはBCP325と同じであることが必要です。
   • 円形鋼管（STK400、STK490、STKN490等）
   • H形鋼（SS400、SS490、SN490等）、外法一定H 形鋼
   • 溶接組立箱型断面柱はGB型式、KB型式に適用可能（EB型式は適用不可）
   • 溶接組立H形断面柱はGH型式のみ適用可能（EH型式は適用不可）
   • CFT（コンクリート充填鋼管構造）
   • 柱が斜めに取付く場合は、別途お問合せください。
   • ここに記載のない材質は弊社へお問い合わせください。
8. point-8（一財）日本建築センター評定および国土交通大臣認定を取得

   柱脚性能については実大実験で確認し、工法は（一財）日本建築センターの評定、材料は国土交通大臣認定を取得しています。



   工法	評定番号
   エコタイプ	BCJ評定-ST0059
   Gタイプ	BCJ評定-ST0058
   偏心タイプ

   部材	認定番号
   ベースプレート（Gタイプ・偏心タイプ）	MSTL-0566
   アンカー用ボルトセット	MBLT-0042～0044, 0046 , 0228～0230

   アンカーボルト

   • HAB材（建築基準法第37条第二号の規定による認定取得）を採用した高強度アンカーボルトです。
   • 『2025年版建築物の構造関係技術基準解説書』に定められた「伸び能力を有するアンカーボルト」です。（降伏比0.7以下）

寸法

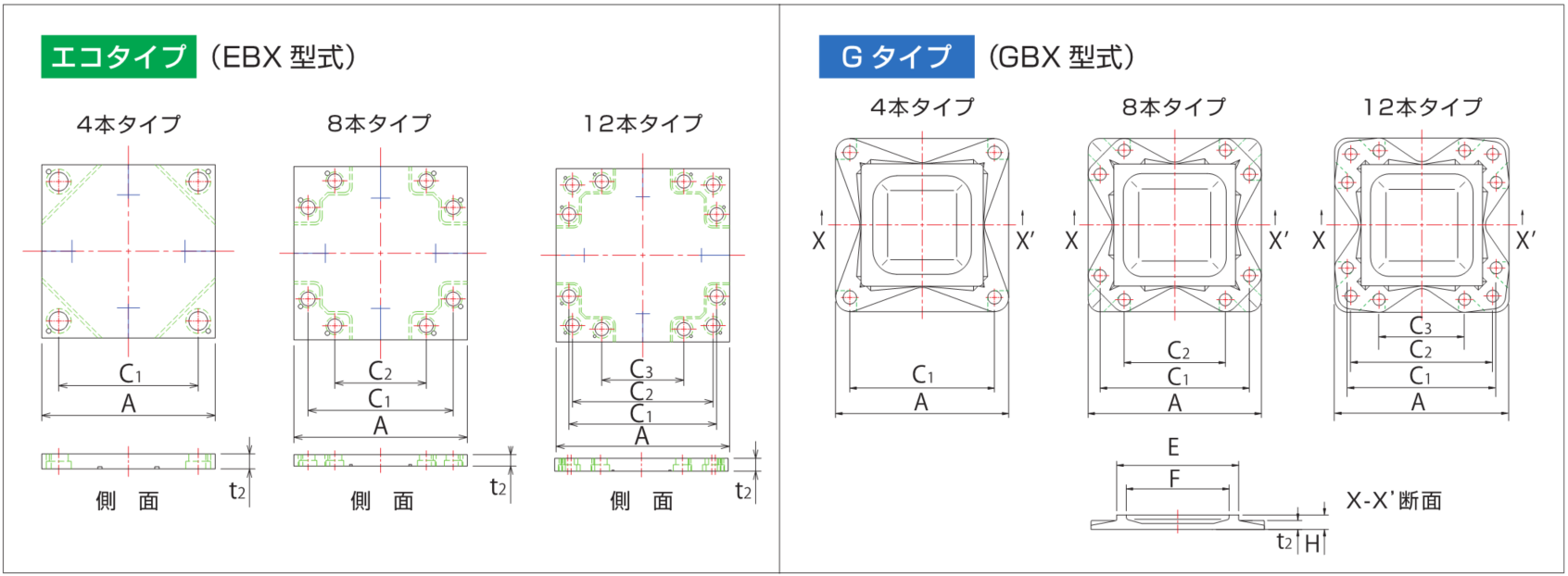

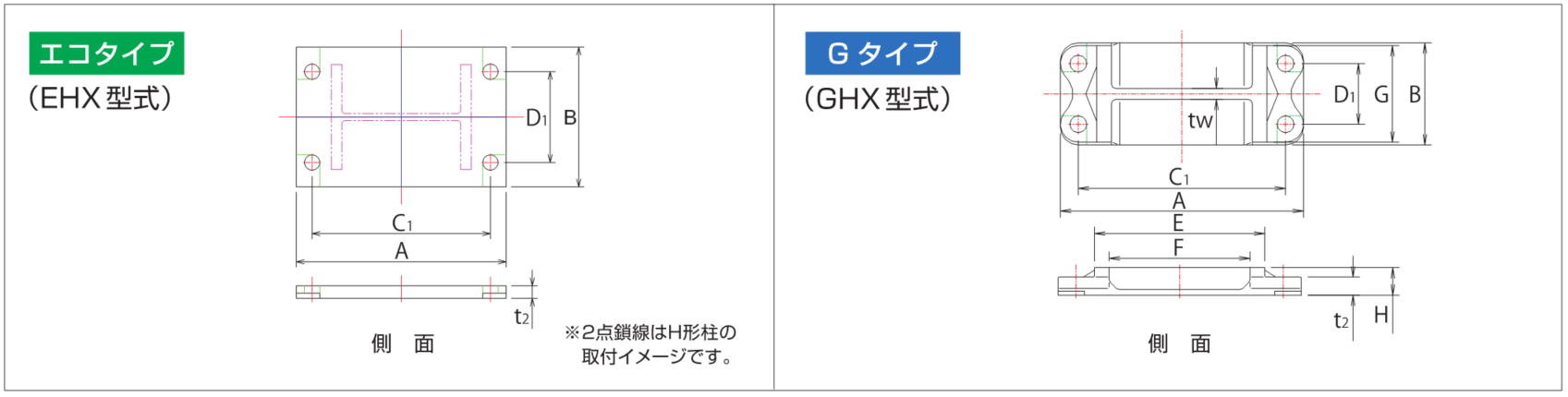

ベースプレートの寸法と回転ばね定数

角形鋼管柱用

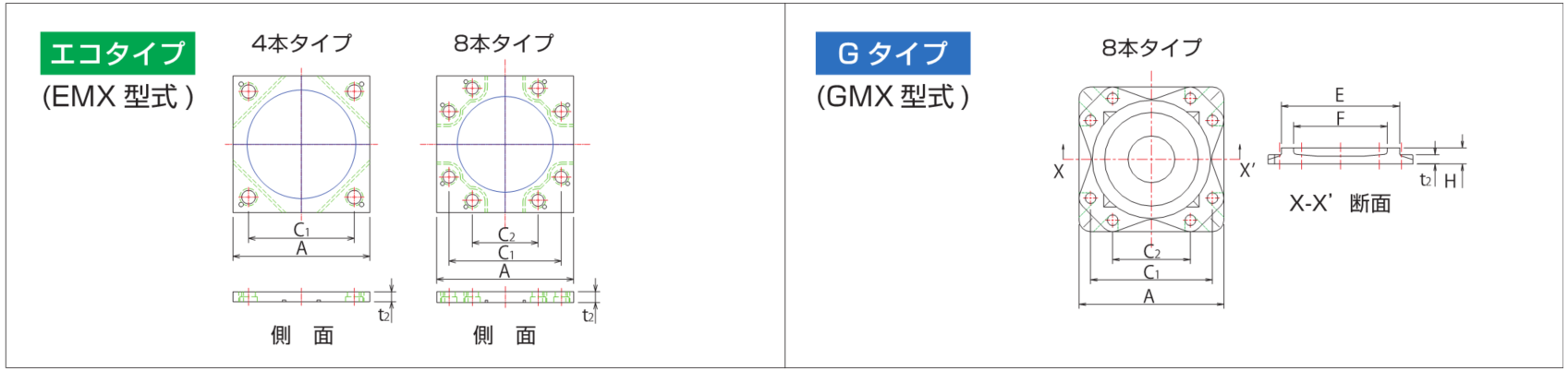

円形鋼管柱用

H形柱用

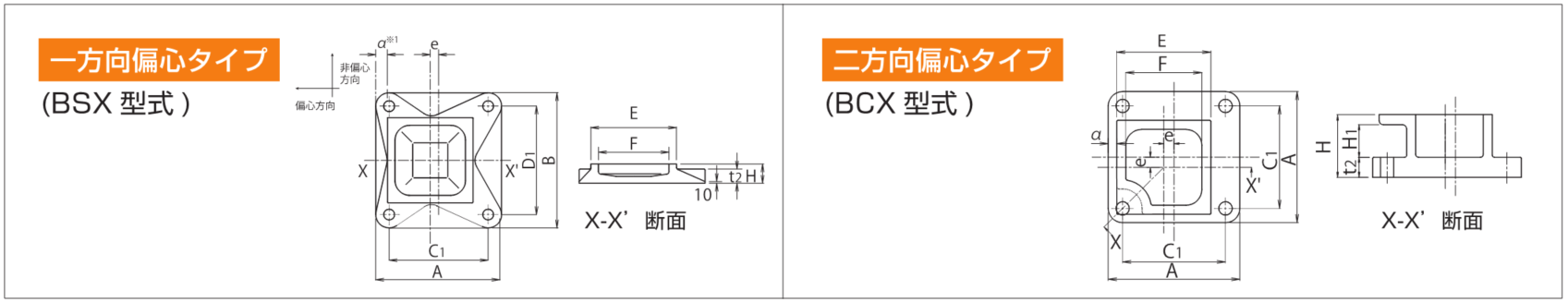

角形鋼管柱用 偏心タイプ

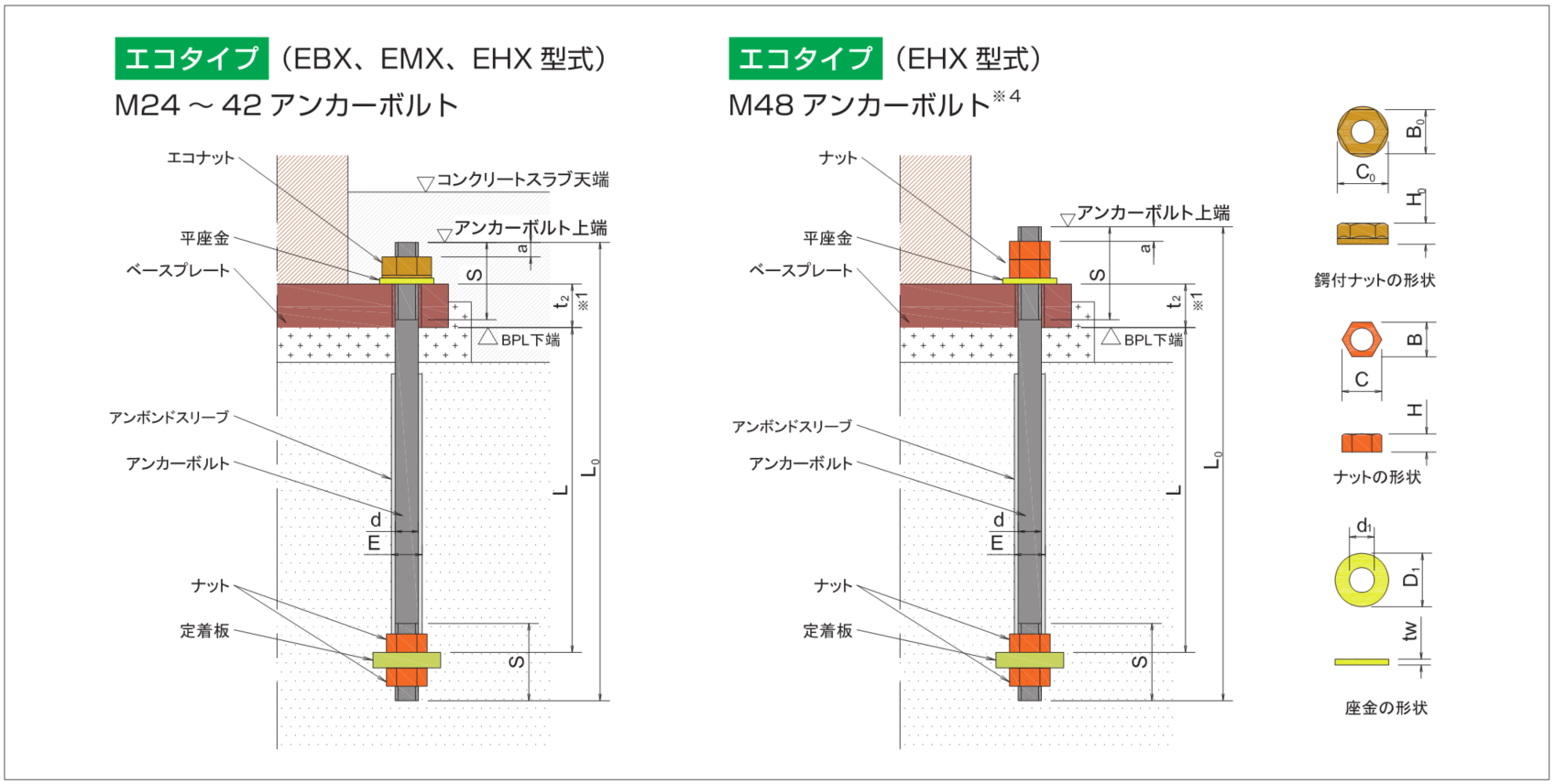

アンカーボルト部品の寸法と形状

エコタイプ

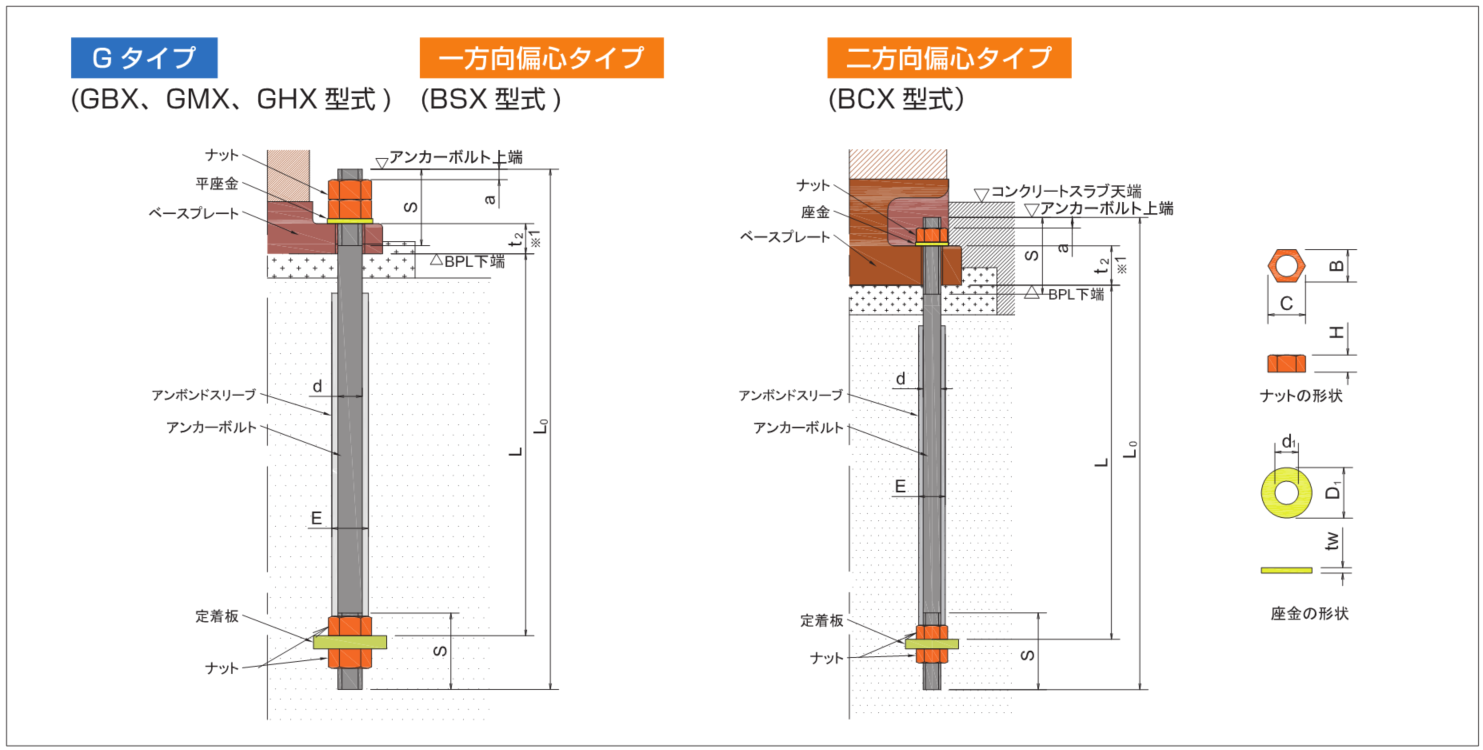

Gタイプ、偏心タイプ

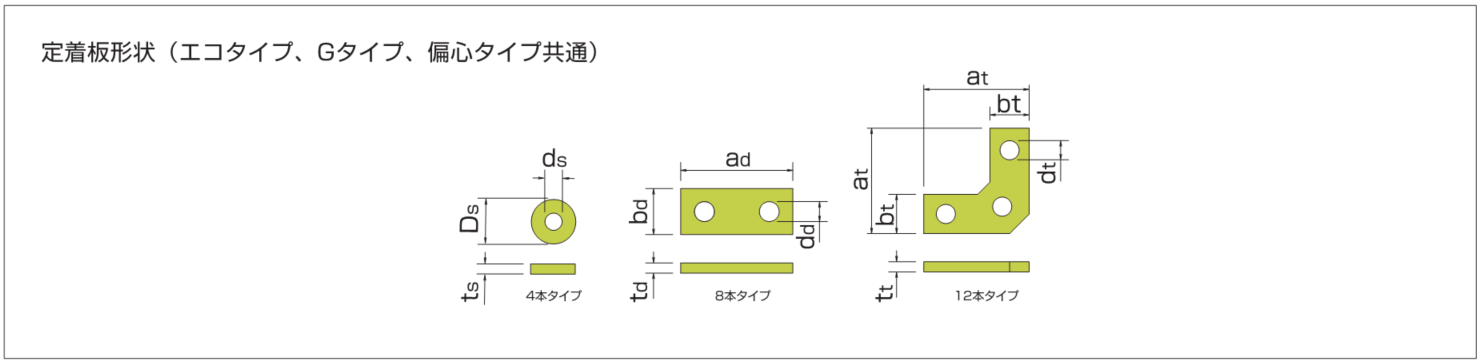

定着板形状 （エコタイプ、Gタイプ、偏心タイプ共通）

施工手順

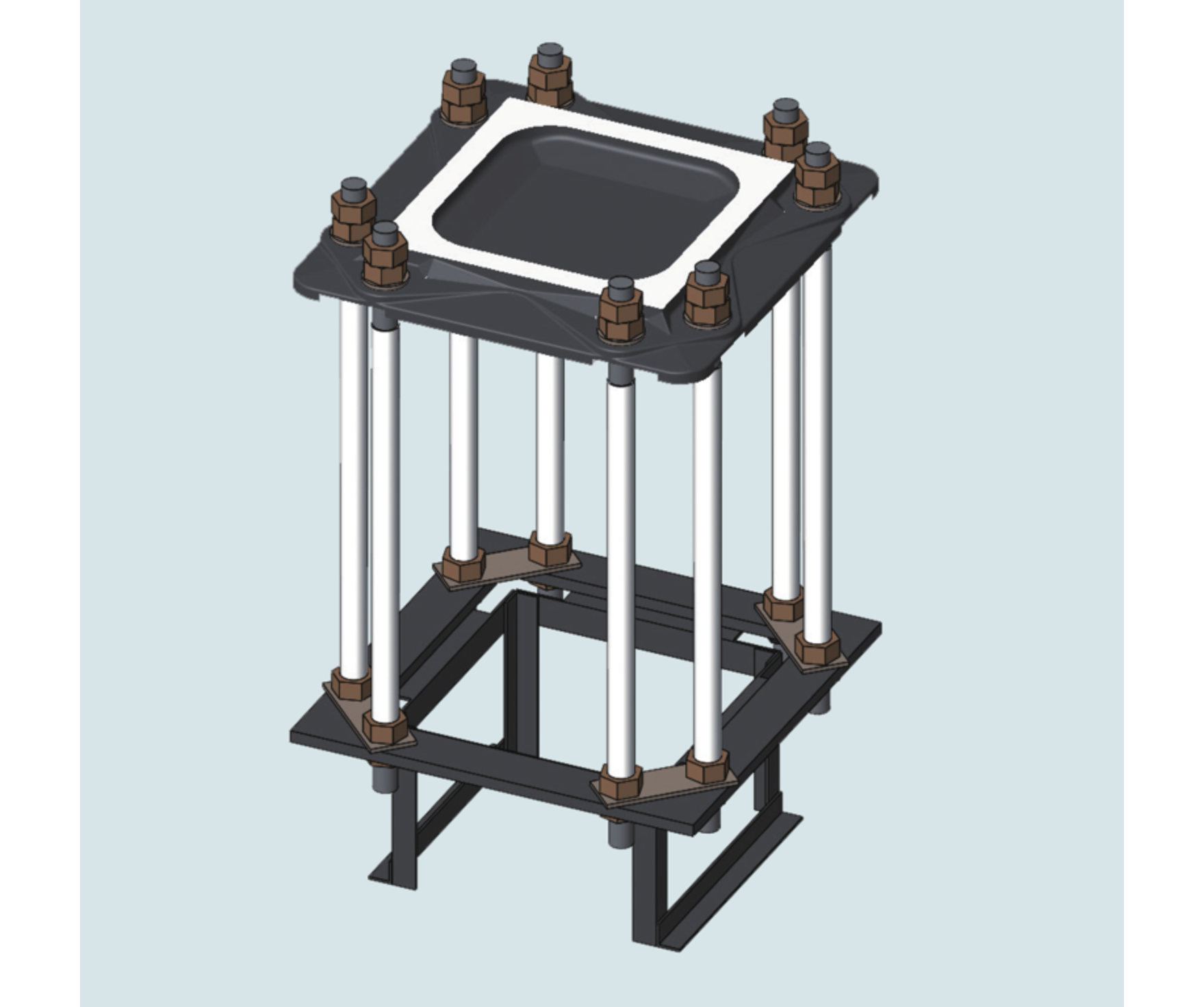

1.アンカーボルトの設置例

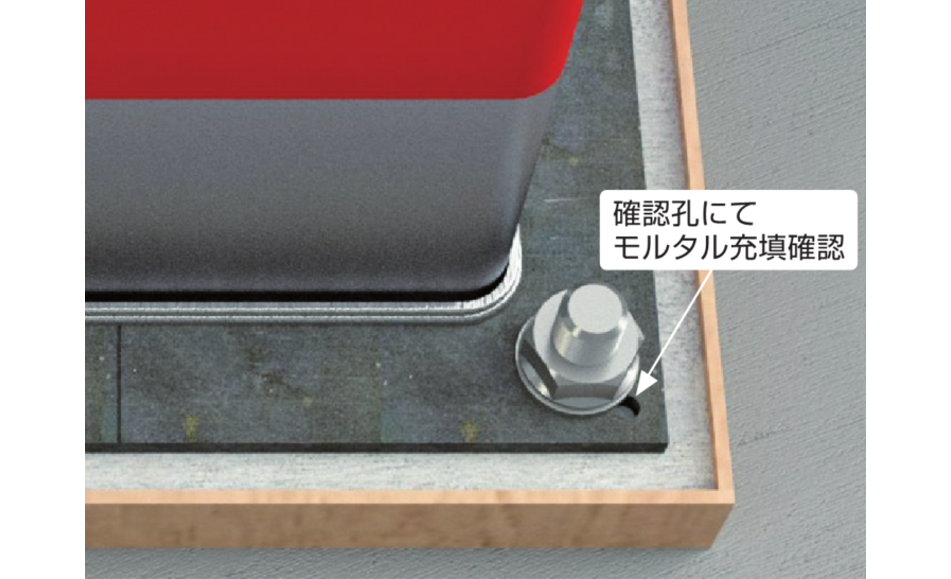

2～6.配筋からモルタル注入完了まで

認定書／評定書

• 認定書
• 評定書
